ASM SIPLACE CA系列贴片机：融合SMT与芯片组装的技术解析

在电子制造领域，系统级封装（SiP）等先进工艺的普及，对设备提出了同时处理表面贴装元件（SMD）和裸芯片的需求。ASM推出的SIPLACE CA系列贴片机，其核心特征在于将传统的SMT贴装功能与晶圆级芯片组装能力集成于同一平台。

1.ASM贴片机CA系列的技术定位

ASM贴片机CA系列并非传统的SMT贴片机，而是一类混合型设备。它解决了传统产线中SMT贴片机与芯片键合机分离运作带来的效率问题。通过将芯片键合工艺直接集成到SMT生产线，ASM贴片机CA系列减少了基板在设备间的转运，降低了物料浪费和人力成本。该系列设备通过了ISO 7级洁净室和SEMI S2/S8认证，满足半导体封装环境的要求。

2.ASM贴片机CA2与CA4的核心差异

ASM贴片机CA2与CA4属于该系列中针对不同产能与应用场景的型号，其主要区分体现在贴装头配置与产出速度上。

ASM贴片机CA2通常配置SIPLACE CP20贴装头，其SMT贴装速度标称值可达38,000 cph（从晶圆贴装倒装芯片速度可达51,000 cph）。该机型注重在中等产量下实现高精度混合贴装，贴装精度可达±10μm @ 3σ。设备支持处理厚度达4mm、尺寸从0201m至8.2mm × 8.2mm的元件，并配备晶圆更换装置，可处理多达50种不同晶圆，更换时间约13秒。

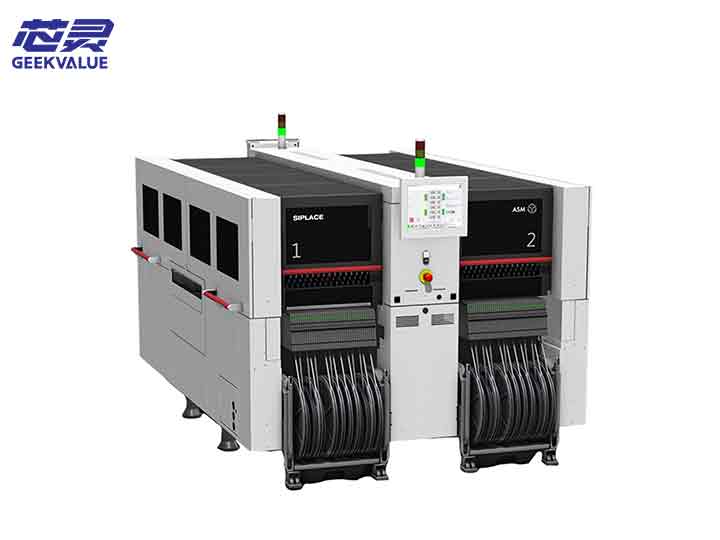

ASM贴片机CA4则对应更高速度等级的生产需求。根据设备档案，CA4在配置SIPLACE SpeedStar贴装头时，理论贴装速度可达到80,000 cph。设备的PCB处理尺寸范围较CA2更宽，支持50mm x 50mm至850mm x 535mm的基板，并可选配不同贴装头以应对从微型芯片到大型异形元件的贴装任务。

3.在SMT与半导体行业中的应用

在SMT行业中，CA2支持双轨传输，兼容标准PCB与SiP基板，可直接使用卷带供料器处理SMD，同时利用晶圆供料系统处理裸芯片，适用于需要将多种工艺合并在一条产线中的场景。

在半导体封装领域，CA系列的主要应用集中在先进封装环节。CA2具备针对裸芯片的裂纹与崩角检测功能，以及从晶圆位置到基板贴装位置的全链路数据追溯能力，这对于良率控制和品质追溯要求严苛的功率半导体、晶圆级封装和嵌入式PCB制造具有实际价值。
