ASM贴片机高端产线技术解码

表面贴装技术是当前电子组装领域的主流工艺。在这条生产线上，ASM贴片机承担着将微型电子元器件精确放置到电路板上的核心任务。以下从SMT产线的整体流程、ASM设备的技术特点及其适用领域三个层面进行说明。

SMT产线的基本加工流程

一条完整的SMT产线通常由锡膏印刷、元器件贴装、回流焊接和检测等环节构成。

锡膏印刷是第一步。设备通过一块带有开口的钢网，将焊锡膏均匀涂覆在电路板的焊盘位置上。印刷质量的优劣直接影响后续贴装和焊接效果。

元器件贴装由贴片机完成。设备从供料器上拾取电容、电阻、集成电路等元件，经过视觉系统识别和位置校正后，将其贴装到电路板指定位置。这是整条产线中技术密度最高的环节。

回流焊接通过加热使锡膏熔化，冷却后形成牢固的焊点，将元件与电路板电气连接起来。焊接完成后，AOI光学检测设备对焊点质量进行筛查，确保产品良率。

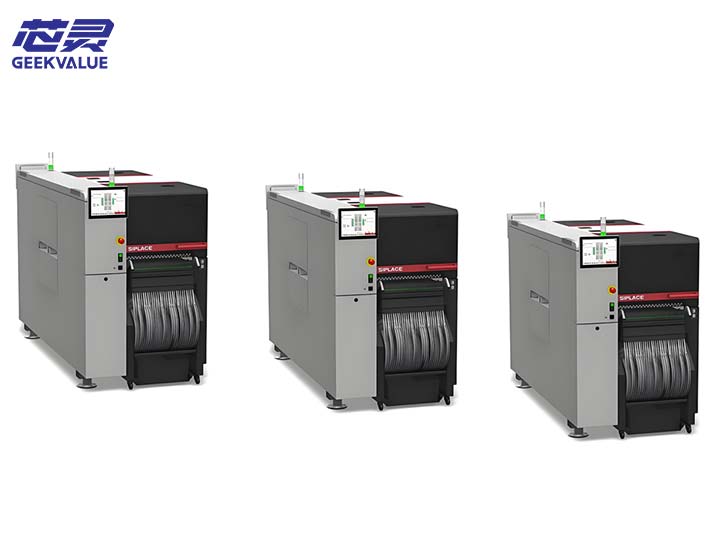

ASM贴片机产线的技术特点

ASM贴片机在行业内积累了较长的应用历史，其高端产线在多个技术维度上有较为突出的表现。

贴装精度与速度是贴片机的两项核心指标。以SIPLACE V平台为例，其高速贴装头可实现每小时约52,000个元件的贴装速度，贴装精度达到25微米。这一精度水平能够满足从微型元件到复杂芯片的贴装需求。设备采用线性驱动系统和更高分辨率的测量系统，提升了运动控制的准确性。

元器件的处理范围较为宽泛。ASM贴片机能够处理的元件尺寸涵盖公制016008的超小型元件，到200毫米×150毫米的大型异形元件。针对不同元件类型，设备可配置不同贴装头：高速头用于标准小元件，通用头适用于混装场景，而大压力贴装头则可处理需要较大贴装力的重型连接器或BGA封装芯片，贴装压力最高可达100牛顿。

质量控制与追溯方面，ASM设备配备了闭环传感技术。设备在贴装过程中实时扫描元件高度和电路板轮廓，自动调节贴装压力，减少因元件翘曲或电路板变形导致的贴装偏差。高分辨率相机在贴装前对每个元件进行检测，可补偿取料时的位置偏差。此外，设备支持全流程物料追溯，这一功能在汽车电子、医疗设备等对可靠性要求较高的行业中较为重要。

产线兼容性与数据管理方面，ASM设备的设计考虑了与现有产线设施的衔接。供料器、相机等组件可继续使用，软件也与现有的工厂管理系统兼容。设备搭载千兆以太网通信接口，支持生产数据的实时采集和分析，为产线的数字化管理提供基础。

ASM贴片机高端产线的适用行业

ASM贴片机高端产线主要服务于对精度、效率和可靠性有较高要求的电子制造领域。

汽车电子领域，电子控制单元、传感器模块等产品对贴装质量要求严格，元器件的长期可靠性是关键考量。ASM设备的闭环控制和质量追溯功能能够满足这一需求。

医疗设备制造中，产品的小批量、多品种特点突出，同时需要较高的贴装精度以保证设备长期稳定运行。

消费电子与通信设备领域，智能手机、网络设备等产品产量大、更新换代快，对贴片机的速度和灵活性提出了较高要求。

工业控制与自动化设备同样采用SMT工艺生产控制板卡，这类产品往往包含多种类型的元器件，需要贴片机具备较强的混装处理能力。

ASM贴片机高端产线的工作流程建立在SMT标准工艺框架之上，其技术特点主要体现在贴装精度、元件处理范围、质量控制手段和产线兼容性等方面。这些特点使其在汽车电子、医疗设备、消费电子等多个制造领域中被采用。贴片机作为SMT产线的核心设备，其性能水平直接影响电子产品的生产效率与质量稳定性。
