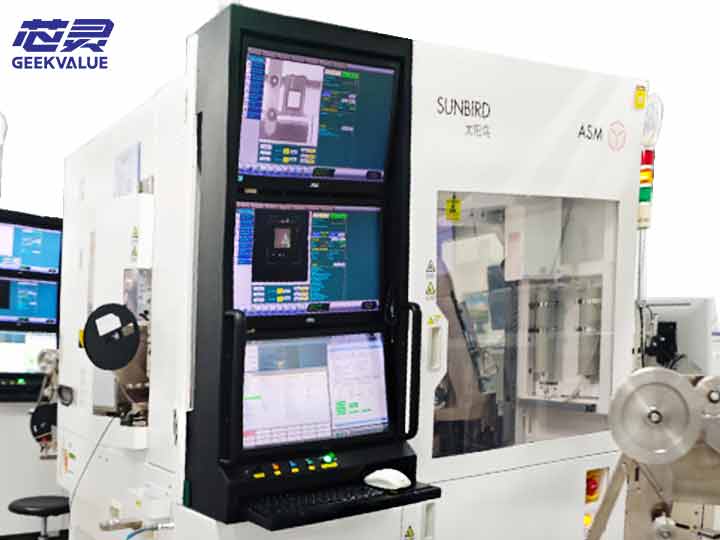

ASMPT Sunbird太阳鸟转塔式测试分选机维修关键

在半导体封装测试产线上，测试分选机是决定产出效率和产品良率的关键环节之一。ASMPT Sunbird太阳鸟转塔式测试分选机作为一款全自动转塔式测试分选系统，承担着将完成封装的芯片按照测试结果快速分类归仓的任务。当这台设备出现故障时，整条产线的节奏都会被打乱，而高效的维修能力则成为保障生产连续性的核心支撑。

一、ASMPT Sunbird太阳鸟转塔式测试分选机的行业定位与功能作用

ASMPT Sunbird太阳鸟转塔式测试分选机主要应用于半导体封装测试的后道制程。在芯片完成封装后，需要经过电性能测试、外观检测等工序，并根据测试结果分选至不同等级的出料通道，这一过程直接决定了交付产品的品质与分类。

该设备支持多种入料方式（如震动盘、料管）和出料方式（如编带、料管），能够适应QFN、DFN、SOT等多种封装形式，在半导体封测企业中应用较为广泛。其核心价值在于实现较高的单位小时产出，通过多工位并行处理，将测试与分选动作高效整合，从而提升整条后道产线的运行效率。

二、工作原理简述

理解ASMPT Sunbird太阳鸟转塔式测试分选机的维修关键，首先需要掌握其基本工作原理。设备的核心机构是一个高速旋转的主转盘，转盘周围分布着多个吸嘴，用于吸附和携带芯片在各个工位之间移动。

典型的运行流程为：芯片通过入料机构进入转塔，由吸嘴拾取后，主塔旋转带动芯片依次经过方向视觉检测、电性能测试、底部视觉检测、字符打印与视觉检测、3D外观检测等多个工位。在每个工位上，芯片会被下压至测试基座或检测位置，完成相应工序。最终，根据测试结果（BIN信号），芯片被分选至对应的出料通道，如好料管、废料管或编带盘。

在这一过程中，共享内存信息的管理尤为关键——每个芯片的位置、测试状态、BIN值等信息会随着转塔的旋转而同步移位。如果信息错乱，将导致“坏料当做好料进入编带”的严重质量事故。

三、常见故障类型

基于ASMPT Sunbird太阳鸟转塔式测试分选机的运行特点，常见的故障可归纳为以下几类：

1. 吸嘴取放料故障

这是转塔式分选机的高发问题。表现为芯片在高速旋转过程中脱落、取料失败或放料不到位。原因通常包括真空系统压力不足、吸嘴磨损或堵塞、电磁阀响应延迟等。

2. 测试工位异常

电性能测试工位无法正常接触芯片，导致测试失败或测试结果不稳定。常见原因有测试下压电机动作异常、测试基座磨损或污染、测试机通信中断等。

3. 视觉检测误判或失效

视觉检测工位（方向视觉、底部视觉、字符视觉、3D视觉等）出现误判或无法识别。通常与光源亮度变化、相机对焦偏移、图像处理参数设置不当或镜头污染有关。

4. 转塔定位精度下降

主塔旋转过程中出现定位偏差，导致芯片无法准确对准各工位。原因可能包括编码器误差、机械传动部件磨损或伺服电机控制参数漂移。

5. 共享内存信息错乱

这是软件层面的严重故障。当主塔旋转与工位动作的时序配合出现问题时，芯片的工位信息未能同步移位，导致分类错误。

四、维修关键

针对上述故障类型，ASMPT Sunbird太阳鸟转塔式测试分选机的维修工作应抓住以下关键环节：

关键一：建立系统化的故障排查流程

维修不应是“头疼医头”式的零散处理，而应遵循“现象观察—日志分析—动作复现—逐级隔离”的流程。ASMPT Sunbird太阳鸟转塔式测试分选机配备有较为完善的运行日志和报警系统，维修人员首先应通过日志定位故障发生的工位和时序节点。例如，若频繁出现测试工位报警，应先查看测试机通信日志，确认是信号未发出还是信号未收到，再进一步检查下压电机或测试基座。

关键二：重视真空与气动系统的维护

吸嘴取放动作的可靠性直接依赖于真空系统。维修时需重点关注：真空发生器是否工作正常、管路有无泄漏、吸嘴是否磨损或堵塞。建议制定定期更换吸嘴和清洗真空过滤器的计划，而非等到故障发生后再处理。同时，电磁阀的响应时间也是影响高速取放的关键因素，老化电磁阀应及时更换。

关键三：时序配合与共享内存信息的校正

这是ASMPT Sunbird太阳鸟转塔式测试分选机维修中容易被忽视的环节。在更换主塔电机、编码器或进行重大软件更新后，必须重新校准主塔旋转与各工位动作的时序配合。副塔与主塔之间的芯片交接动作，需要确保“主塔关闭真空”与“副塔开启真空”的时序严格同步，否则会造成芯片掉落或吸嘴碰撞。此外，共享内存信息必须在每次主塔旋转后同步移位，若出现信息错乱，应检查上位机与下位机的通信同步机制是否正常。

关键四：视觉系统的校准与维护

视觉检测的准确性直接影响良品判定。维修时应定期执行以下操作：清洁镜头和光源镜片、使用标准校准片进行相机分辨率和对焦校准、检查光源亮度是否衰减并及时更换。更换相机或光源后，必须重新标定视觉坐标系与转塔机械坐标系的对应关系，否则会出现“视觉判定合格但位置偏移”的隐性故障。

关键五：机械精度的定期复测

转塔经过长期高速运转后，机械传动部件会产生磨损。维修时应定期使用激光干涉仪或专用校准工具检测主塔的重复定位精度。若发现偏差超限，应检查联轴器、同步带或减速机等传动部件，并及时调整伺服电机的刚性参数和位置环增益。同时，各工位下压电机的行程也需要定期校正，避免下压不足（接触不良）或下压过度（损坏测试基座或芯片）。

五、维修管理的延伸思考

除技术层面的维修关键外，ASMPT Sunbird太阳鸟转塔式测试分选机的维修效果还与备件管理、维修记录和人员培训密切相关。建议为设备建立详细的维修档案，记录每次故障现象、处理措施和更换部件，便于后续同类故障快速定位。对于吸嘴、电磁阀、测试基座等易损件，应设置安全库存，避免因等待备件造成长时间停机。

ASMPT Sunbird太阳鸟转塔式测试分选机是半导体封测后道制程中的重要设备，其高速、多工位并行的工作特性对维修工作提出了更高的要求。掌握其工作原理，识别常见故障类型，并围绕真空系统、时序配合、视觉校准、机械精度和共享内存信息等关键环节建立系统化的维修策略，是保障设备稳定运行的核心所在。维修不应停留于“排除故障”，更应着眼于“预防故障”，通过定期的校准、维护和备件管理，使ASMPT Sunbird太阳鸟转塔式测试分选机在长期运行中保持良好状态，从而为产线的持续产出提供支撑。
