ASM贴片机飞达故障维修：三类典型问题的系统化处理

来源：admin发布时间：2026-07-14喜欢：1255

在SMT生产线上，ASM贴片机飞达的稳定性直接影响贴装效率与产品良率。作为将编带元件按设定步距输送至拾取位置的精密机电一体化装置，飞达长期处于高负荷运转状态，机械磨损、电气老化和系统偏差三类故障难以避免。本文基于实际维修经验，梳理这三类故障的典型表现与处理思路。

一、机械类故障：进料与卷料问题

ASM贴片机飞达的机械故障中，进料不稳或卡滞最为常见。这类问题通常表现为料带输送时出现跳步、送料不到位，或齿轮转动有明显阻力。究其原因，齿轮组长期啮合运转后齿面磨损，导致步距精度下降；导轨表面累积的锡膏残留、胶水或灰尘增加了料带运行的摩擦阻力；压料盖变形则改变了元件在料槽内的定位状态。

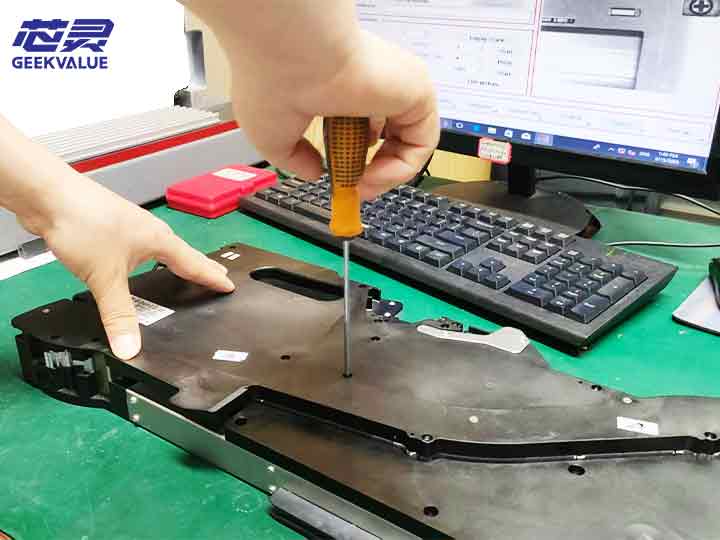

处理这类故障时，应先清空飞达内残留料带，检查进料导轨是否有异物堆积，使用无尘布搭配无水乙醇清理导轨内壁。若导轨出现轻微磨损可用细砂纸打磨平整，磨损严重则需更换导轨组件。同时检查进料棘爪与棘轮的啮合情况，棘爪弹簧弹力不足或棘轮齿面磨损时应直接更换对应备件。

卷料机构失效表现为料带回收异常或盖带无法正常剥离，根源多在于卷料弹簧疲劳失去张力，或棘轮机构齿面损伤导致间歇性打滑。维修时需检查卷料马达张力是否均衡，必要时更换弹簧组件或棘轮。

二、电气类故障：通信与传感失效

电气故障的排查需要一定的检测设备支持。通信中断是较棘手的问题，具体表现为飞达无法被贴片机识别或控制指令无响应，常见原因为排线接口氧化导致接触电阻增大，或控制板元件老化失效。处理时可先用无尘布擦拭接口针脚，若针脚变形需用镊子校正；接口处理后仍无法通信，则需进一步检查排线是否断路或更换控制板。

传感器失效主要表现为到位检测不灵敏或信号误报，多由光电传感器表面被灰尘污染，或信号线受电磁干扰引起。可用无尘布清洁传感器镜头，同时检查信号线路屏蔽是否完好。步进电机出现丢步时，先检测驱动电路电压是否稳定，电压正常则需考虑更换电机。

操作无响应问题通常与控制面板有关，按键触点氧化或摇杆电位器磨损会导致人机交互失灵。可将面板拆下检修触点，或直接更换面板组件。

三、抛料问题：系统级异常

抛料是飞达故障最典型的表现形式，根源往往涉及多个因素叠加。从飞达角度看，供料位置偏移是最常见的诱因——进料步距偏差导致元件没有准确到达拾取位置，吸嘴无法正确定位拾取。此外，飞达安装不到位、与设备基座之间存在间隙，同样会造成供料位置偏移。

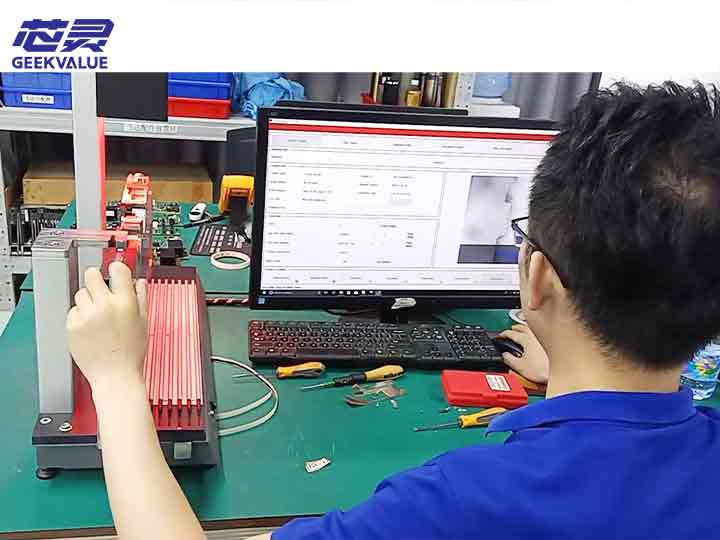

解决抛料问题需要系统化排查。首先确认飞达型号与物料是否匹配，其次检查飞达安装是否锁止到位。在飞达测试仪上进行进料精度校准，测量实际进料长度与预设值的偏差，通过参数调整进料补偿值。若调整参数后仍存在偏差，需检查同步带张紧度及齿轮磨损情况。

维修完成后的功能验证同样关键。将修复的飞达安装到设备上连续运行30分钟以上，监测进料精度与抛料率，确认偏差在允许范围内方可重新投入使用。

四、维护策略

降低飞达故障率的关键在于从被动维修转向主动维护。每运行500小时清理一次进料机构与传感器，每运行2000小时更换同步带与棘爪弹簧。维修作业中需落实防静电措施，拆卸的零部件按顺序摆放，防止微小零件遗失。针对同一批次出现的共性故障，可记录故障频率，为后续预判易损部件损耗周期提供依据，从而提前规划备件更换。
