Siemens西门子贴片机Pro编程规范以及优化设置

来源:芯灵实业发布时间:2023-03-10喜欢:123

芯灵实业今天为大家分享一下Siemens西门子贴片机Pro编程规范以及优化设置,相信对您会有所帮助!

准备数据

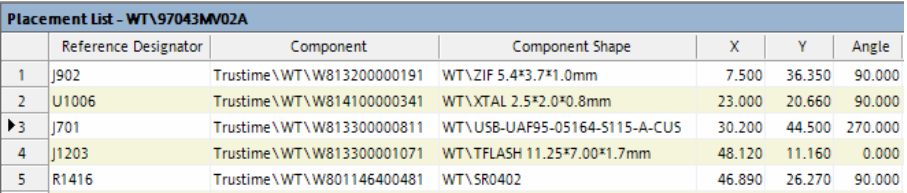

1: 提供贴片清单(包含X,Y,Angle,物料编号,位置号.也可以包含元件的外形名称)

1

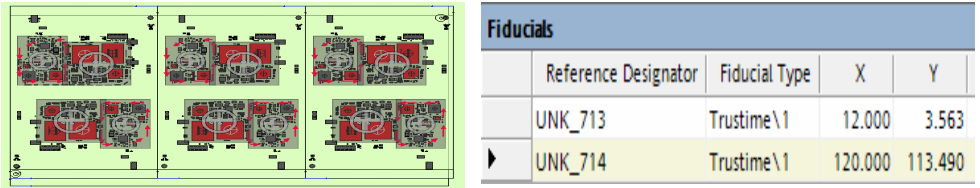

2: 提供拼板数据, Mark点的标准坐标, 如果需要用到墨点,需要提供墨点的坐标.

2

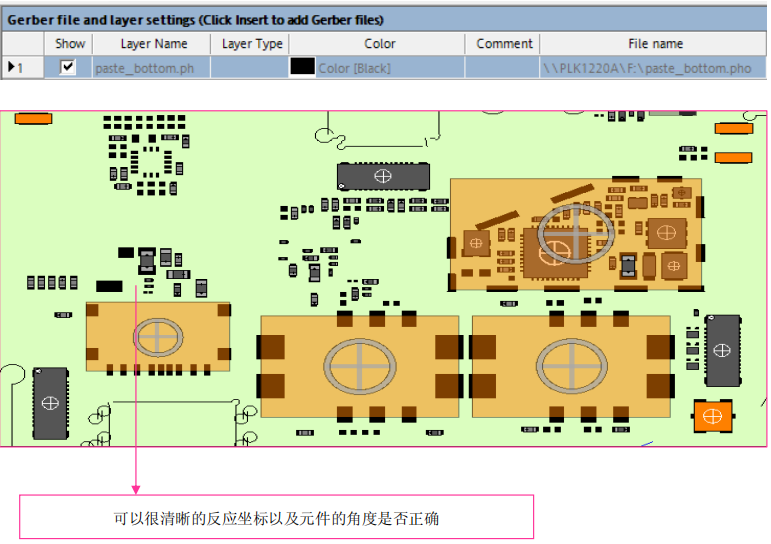

3: 提供 Gerber文件以及格钢网文件(.pho格式),方便比对坐标,缩短调机时间


文件夹命名规则

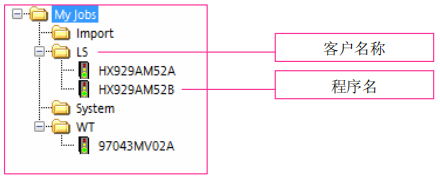

1:大部分资料都以客户名建立文件夹,文件的子目录为程序名.如下:

4

如:元件库,元件外形库,贴片清单库,PCB库,Setup库,Recipes库,Job库以及Tray库..

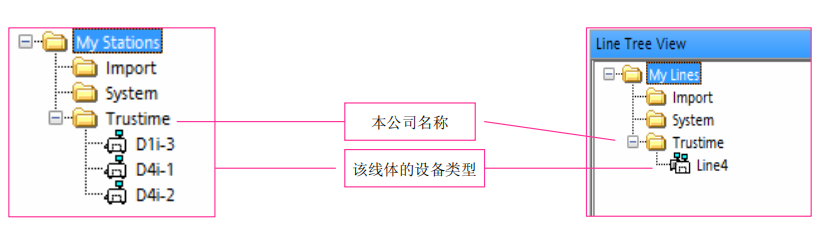

2: 机器和线体都是共用,因此可以以本公司名称命名,如下:

5

如: Station库,Line库.每条线只允许出现本线体的机器和该条生产线的配置.禁止重复建线.

元件和元件外形命名规则

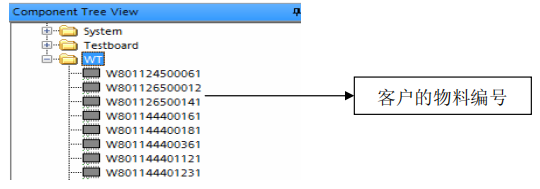

1:元件名命名规则.

6

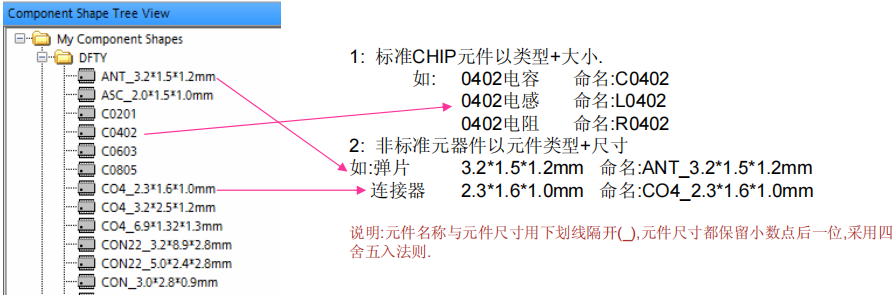

2: 元件外形命名规则.

7

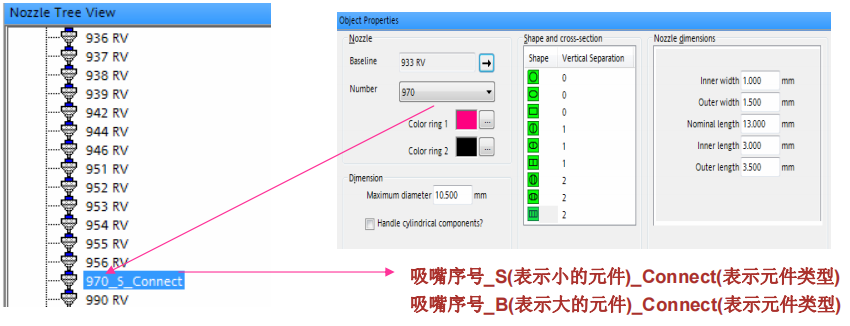

特殊吸嘴命名规则

8

程序优化设置

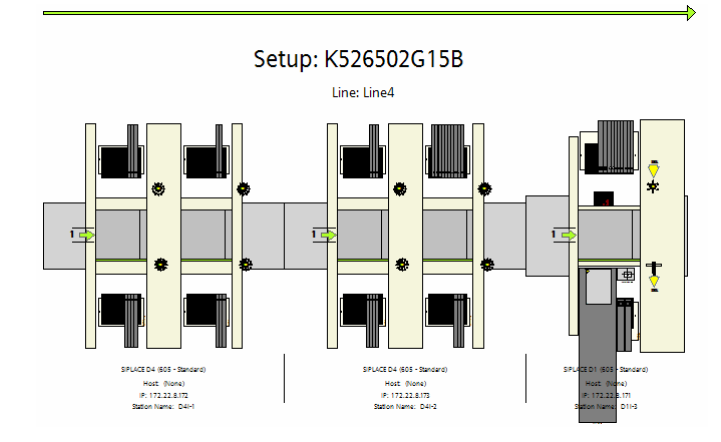

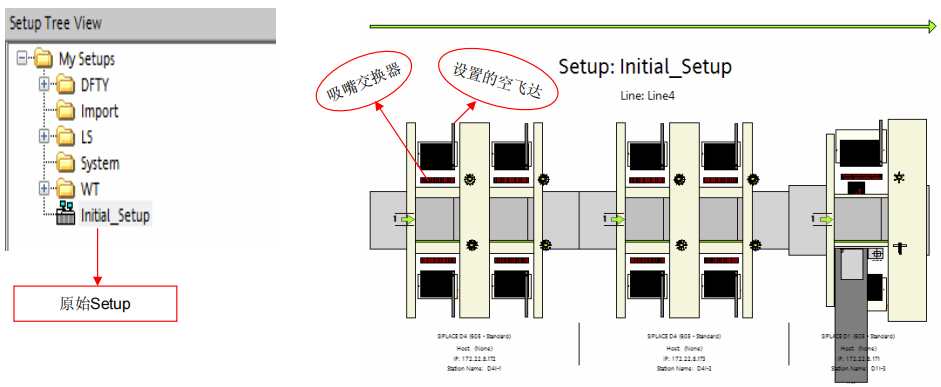

对于每条线都设置一条原始的Setup,命名为Initial_Setup.所有程序都可以以该条  线为本载体优化.

9

说明:对于原始这条线都需要配置吸嘴交换器(不用管实际是否有配),并且在每个Table上都放置一个16mm的空飞达到 占用(目的是为了优化的时候不让程序自动优化站位到边上,更好的保护切刀),等程序优化好后再删除吸嘴交换器 和空的飞达.

限制功能的应用

10

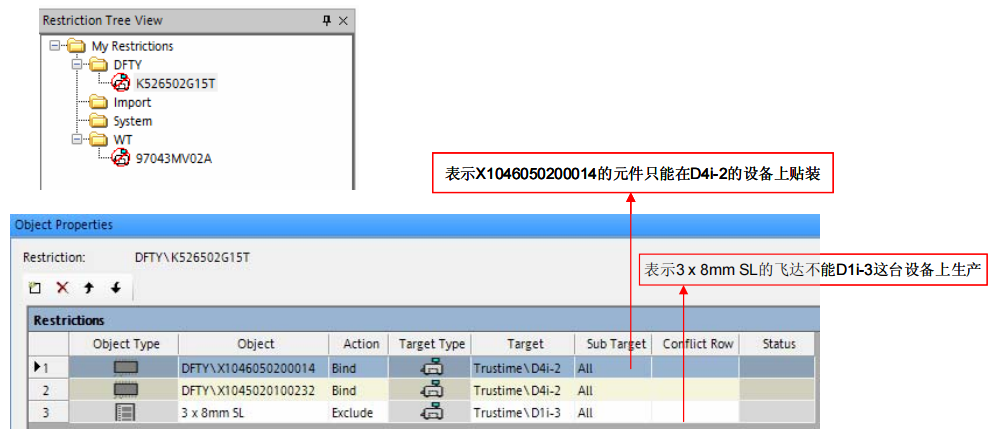

说明: 该限制功能可以限制某个元件在哪台设备上或者在某个贴片头上贴装, 也可以设置某个飞达不能在某台设  备上使用等,具体可以参考帮助文件.

优化条件的应用

11

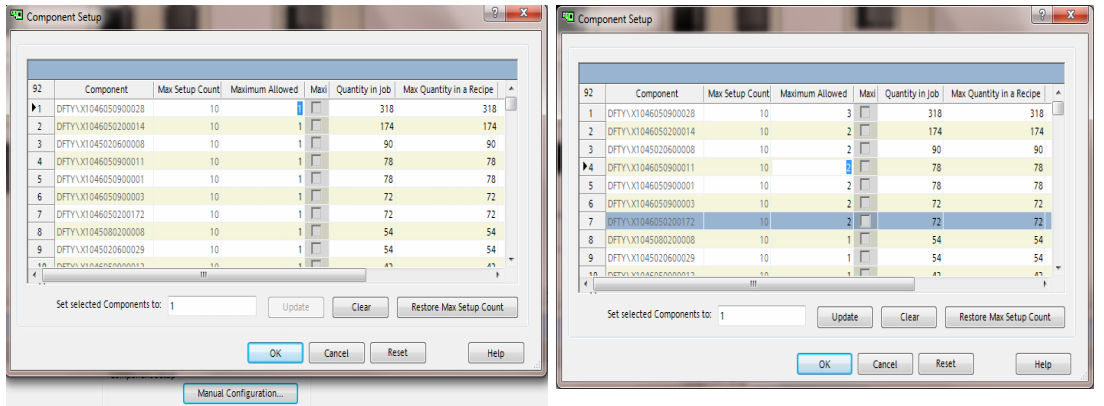

元件设置次数手工设定:1.如下图所示,现将所有的元件设置次数设为1;2.然后按照元件使用的数量进行从大到小的 排列;3.最后指定数量大的元件的设置次数,最大不能超过之前优化参数“Maximum Setup Component Restriction”设 置,即为2。也就是说,之前的优化参数“Maximum Setup Component Restriction”设置更优先,再起基础上再使用在元 件设置次数手工设定中的数据。当然如果拼板数量很多,我们也可以对此不做任何修改.只是传程序时注意选中不改变贴 装顺序即可.

优化条件的应用

12

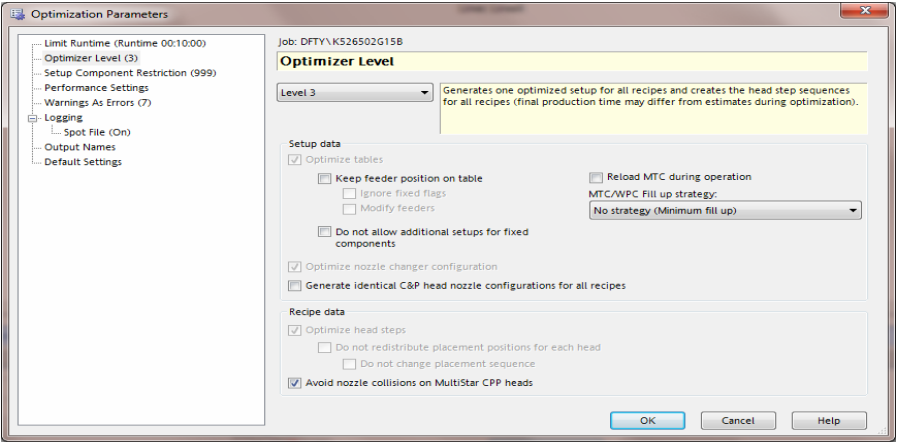

优化参数设置:第一次优化时我们选择Level 3的级别优化,时间不用设置太长,优化出一个结果便可, 优化 的这个结果主要方便我们配置吸嘴交换器的吸嘴.

优化条件的应用

13

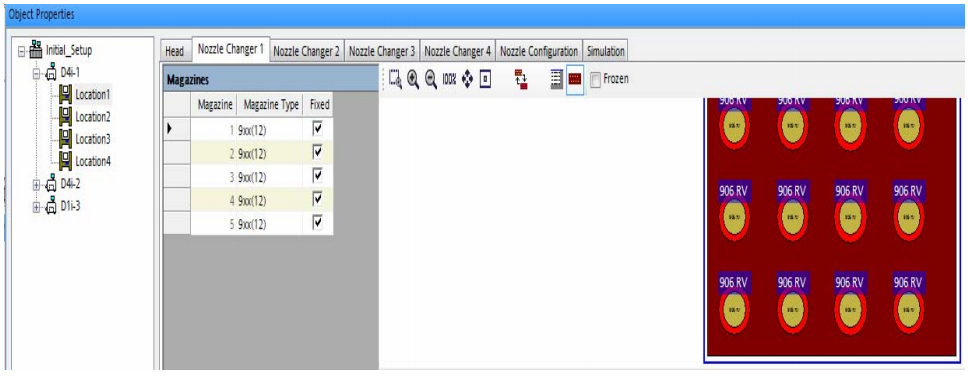

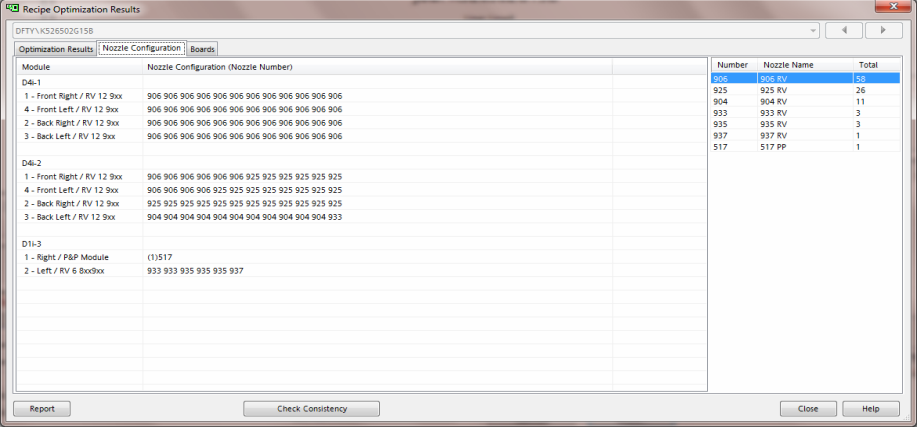

优化参数设置:给每一个吸嘴交换器配置相应的吸嘴,该结果可以根据刚才优化的结果来皮配.

优化条件的应用

14

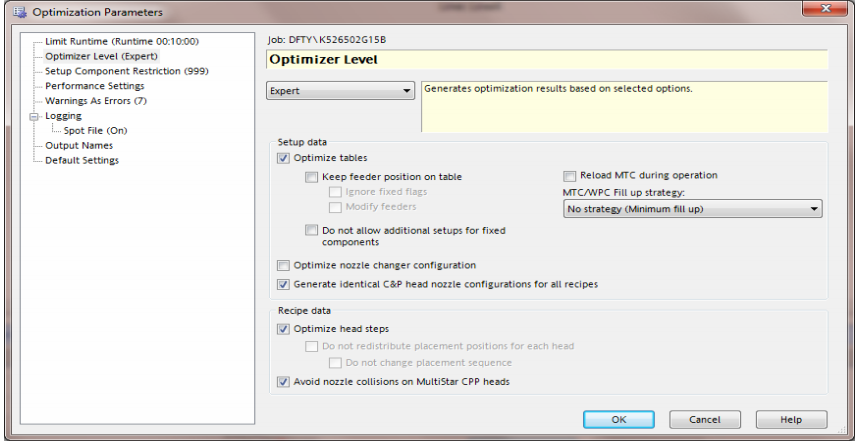

优化参数设置:接下来选择Expert级别来优化,不要选择优化吸嘴交换器. 优化时间可以根据物料的多少,选 择十分钟或者15分钟都可以.

优化条件的应用

15

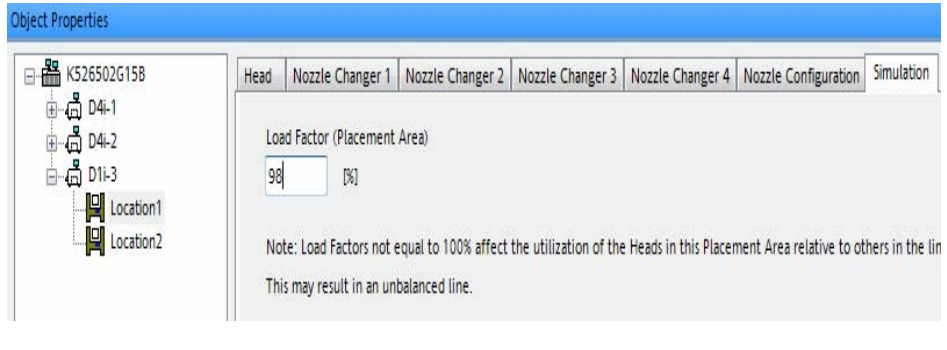

优化参数设置:优化第二台和第三台设备贴装的物料种类多,不规则的元件也多,因此我们可以对第二台和第三 台负载适当降低一些.这可以根据实际情况而定,第二台的贴片处理区域设置为98%,第三台设置为95%.

优化结果分析

16

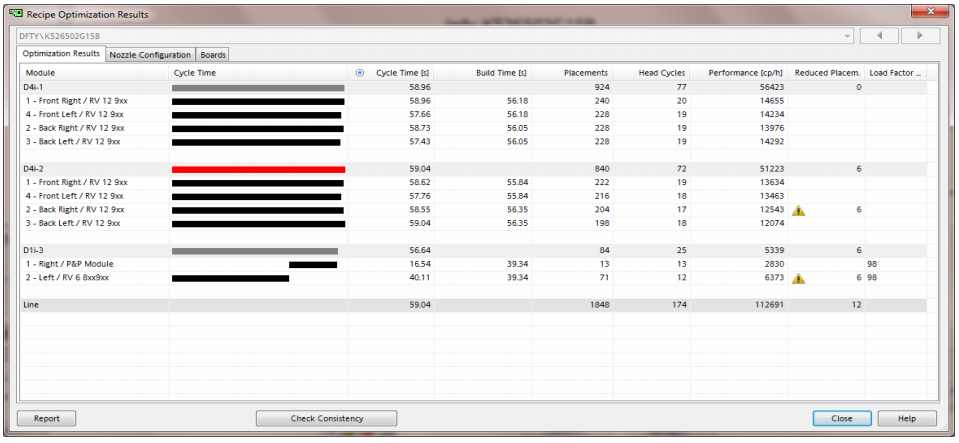

优化结果分析原则: 1.瓶劲尽量在第一台设备厂,最后一台设备的时间尽量比前面机器快2~4秒. 2.每台设备的1区和3区可以比2区和4区快一个Cycle. 3.每一个区最后是该头Segment数量的倍数.

优化结果分析

17

优化结果分析原则: 1. 小料尽量在第一台设备上贴装. 2. 能共用吸嘴贴装的尽量共用同一种吸嘴. 3. 能用旋转头贴装的尽量不要IC头吸嘴贴装.

程序传输设置

18

程序优化好后,删除对于的飞达和吸嘴交换器,以保证程序和实际设备的配置一致..

程序传输设置

19

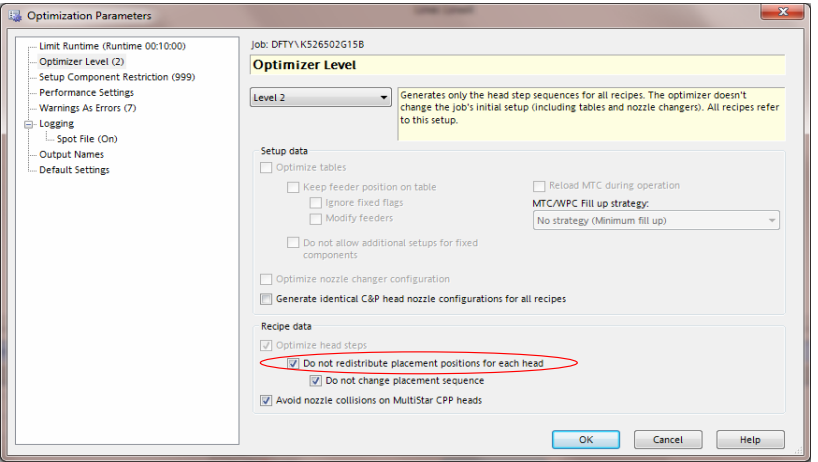

对于有分站位在不同设备上贴装的传程序前必须选择(对于每一个头不要重新分配贴装位置),以免出现 品质问题

以上就是关于Siemens西门子贴片机Pro编程规范以及优化设置的分享,若要进一步了解更多的安全信息请关注芯灵实业!
