Siemens西门子SIPLACE贴片机带装料的拼接

芯灵实业今天为大家分享一下Siemens西门子SIPLACE贴片机带装料的拼接，相信对您会有所帮助！

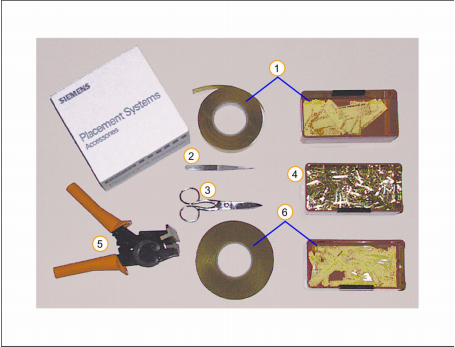

需要的工具和材料

以下工具和材料是拼接带装料时必须用到的

(1) 胶带 （窄）

(2) 镊子

(3) 剪刀

(4) 连接料带用的片状铆钉 （铜片）

(5) 接料钳 (6) 胶带 （宽）

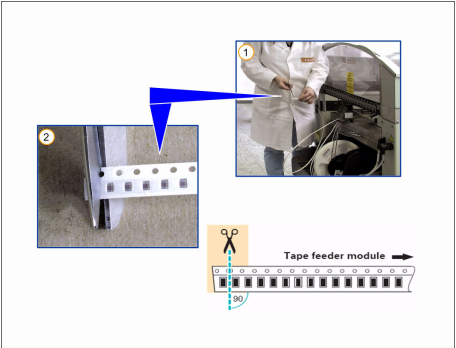

准备料带的尾端

料带尾端：

(1) 所谓料带尾端是指：供料器里即将用完的那 卷料的最尾部

(2) 从两个相邻元件位的中心点 （图中恰为小圆 孔的中心）剪断料带 . 请确保料带上所有的元 件孔里都有确实有料 . 注：接料时，即将用完的那卷料必须有足够长一 段还露出供料器，否则机器很容易受接料动作影 响而停机

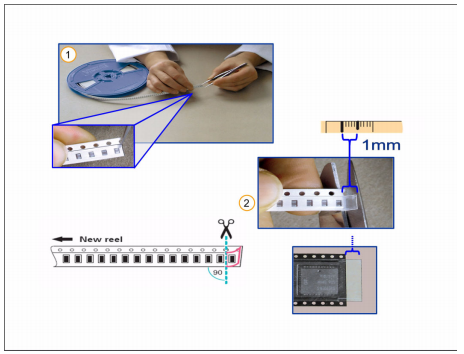

准备新料带的起始端

新料带起始端：

(1) 将料带表面的薄膜撕开约一个料位的宽度

(2) 从两个相邻元件位的中心点 （图中恰为小圆 孔的中心）剪断料带 . 请确保料带上所有的元 件孔里都有料并特别注意第一颗料是否正 常 . 注 : 切勿将料带直接剪断，料带表面的薄膜一定 要多留出一小截 （如图所示）

拼接料带

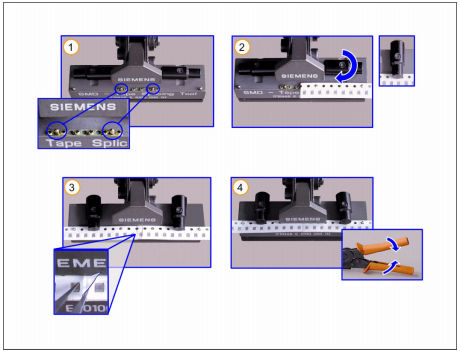

(1) 将铜片放在接料钳的定位销上，有突起的一 面向上 . 注：小图中显示了小铜片和销钉相对 的位置

(2) 用旧料带 ( 供料器正在使用的盘料）的尾端压 住约 1/2 个铜片 , 按图中箭头方向旋转锁紧装置

(3) 用新料带 （还未使用的新盘料）的起始端压 住铜片的剩余1/2,并锁紧. 让新料带前端预留 出的薄膜覆盖在旧料带上 . 注：小图显示了薄膜覆盖的状况

(4) 将接料钳压紧，直到最后一个自锁位

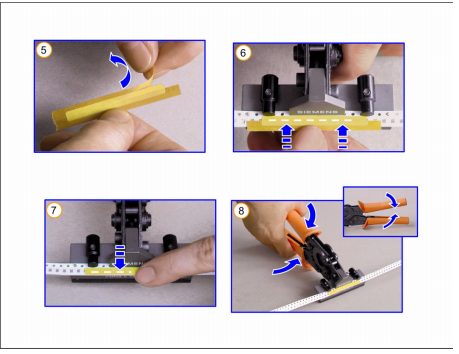

(5) 把胶带保护层撕掉一半. 切勿触摸胶带有粘性 的那一面

(6) 将胶带如图示小心的贴在料带的上表面并按紧 .

(7) 撕掉胶带保护层的另一半并压紧

(8) 将接料钳用力压到底，松手后接料钳自动松 开，接料完成

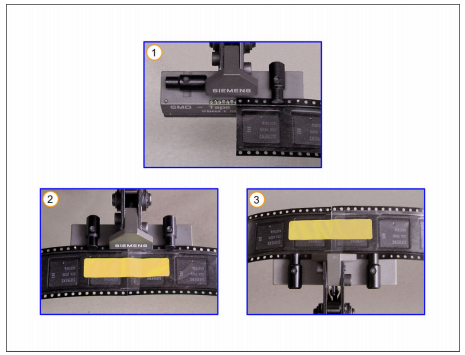

拼接宽料带

对宽料带我们采用基本相同的处理方法

(1) 用旧料带 ( 供料器正在使用的盘料）的尾端压 住约 1/2 个铜片 , 按图中箭头方向旋转锁紧装 置

(2) 先拼接料带的一边.注意这里用了一种宽胶带 (3) 再用铜片和接料钳连接料带的另一边

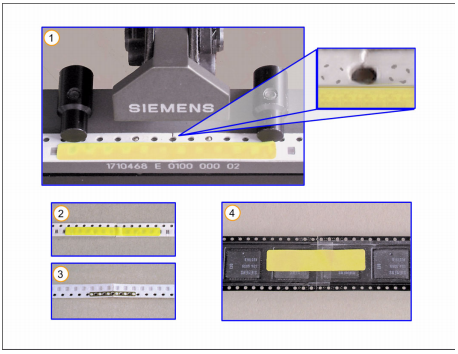

检查接料的质量

如何辨别接料的效果是否达到要求

(1) 如果接料正确无误，我们可以在料带的表面 看见茆接的痕迹 （如图示）

(2) 8mm 料带接料后正面图例

(3) 8mm 料带接料后背面图例

(4) 24mm 料带接料后正面图例

以上就是关于Siemens西门子SIPLACE贴片机带装料的拼接的分享，若要进一步了解更多的西门子贴片机培训的相关资料请关注芯灵实业！
