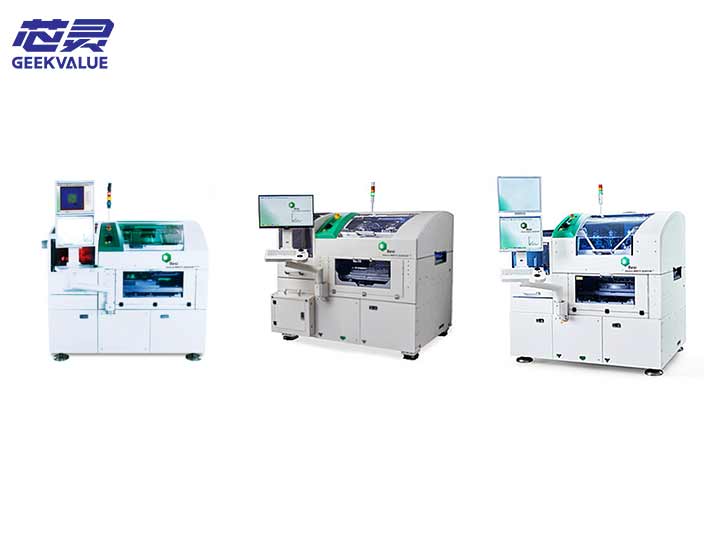

Besi固晶机有多高精度？

在半导体封装工艺中，芯片贴装的精度直接决定了最终产品的电气性能与可靠性。作为全球固晶设备领域的重要参与者，Besi固晶机的精度表现一直备受关注。要回答“Besi固晶机有多高精度”这一问题，需要从其产品线的不同定位与所服务的封装工艺层级来具体分析。

Besi固晶机并非单一型号设备，而是覆盖了从传统封装到最前沿3D集成的完整精度梯队。其精度范围从满足常规需求的微米级，到应对尖端算力芯片的亚微米级，跨度极大。

对于中高端通用封装需求，Besi固晶机提供了稳健的精度保障。 以Besi 2100系列为例，这类Besi固晶机通常被应用于功率器件、汽车电子传感器等领域。为实现对超薄芯片或高密度模块的可靠贴装，该系列Besi固晶机通过采用高刚性运动平台与先进的力控系统，在实际生产中可以实现的贴装重复精度可达±1.0μm级别。与此同时，面向先进封装中复杂模块互连的Besi 2200系列（如Datacon 2200 evo），其组装精确度约为3微米，为摄像头模组、功率模组等异构集成提供了可靠的工艺窗口。

当迈向更高密度的封装领域，Besi固晶机的精度能力进一步凸显。 针对需要热压键合（TCB）工艺的高带宽存储（HBM）或芯片堆叠场景，Besi固晶机提供了专门的解决方案。例如，Datacon 8800 TC系列Besi固晶机专为硅通孔（TSV）等工艺设计，其贴装精度可控制在±2微米，确保多层芯片在垂直方向上的高度对准。而对于追求极致产能的高速倒装芯片贴装，Datacon 8800 FC Quantum系列Besi固晶机在维持数微米精度的同时，可实现极高的单位小时产出。

Besi固晶机精度的顶点，体现在其对混合键合技术的支持上。 在面向AI芯片、高性能计算等最前沿应用时，传统的凸点连接已无法满足需求，取而代之的是直接铜-铜互连的混合键合工艺。针对这一场景，Besi固晶机（如8800系列中的超精密机型）通过集成高分辨率视觉系统与纳米级运动控制平台，能够实现亚微米级的对位精度——部分尖端应用中的贴装精度可达0.2微米甚至更高。这种量级的精度控制，使得在单颗芯片上集成数千亿个晶体管成为可能，为高性能计算的持续演进提供了制造基础。

综上所述，Besi固晶机的精度并非一个固定数值，而是一个从±1微米到亚微米级的宽广区间。这一范围覆盖了从成熟制程的功率器件到最前沿的AI芯片制造需求，体现了Besi固晶机针对不同工艺等级所进行的产品精度布局。

• 上一篇：ASMPT Sunbird太阳鸟转塔式测试分选机维修关键

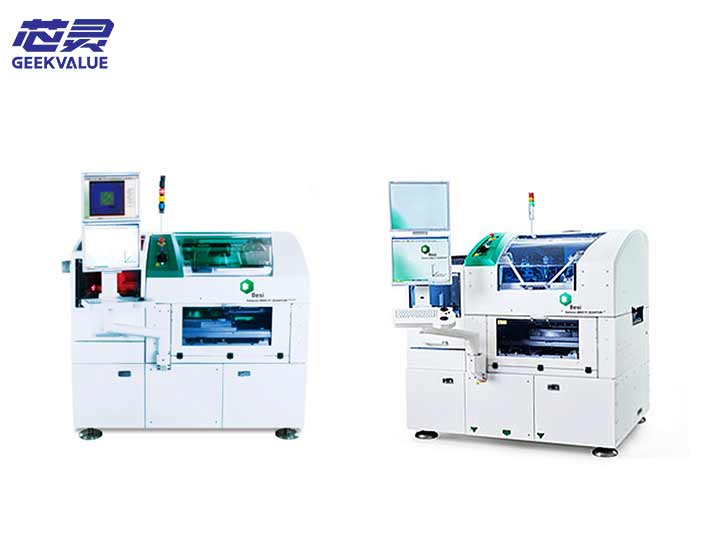

• 下一篇：Besi固晶机是怎么工作的？
