你知道西门子贴片机真空发生器工作原理吗?

来源:芯灵实业发布时间:2022-11-11喜欢:136

在西门子贴片头CP20/20A/20P/P2,CPP系列中有两个很重要的真空存在,它们分别是保持真空和贴片/拾取真空。CP20/20A/20P保持真空的产生或者供给方式不尽相同;标准配置的CP20/20A与CPP保持真空是通过文丘里管产生的;CP20P/P2的保持真空是由真空泵直接产生的;TH(IC头)则只有贴片/拾取真空,直接由真空发生器直接产生,源于IC头只有一个DP。当然,对于CP20/20A/20P/P2而言保持真空的产生则是灵活的,可以是由文丘里管产生的真空,也可以直接由真空泵提供,方式自由灵活。

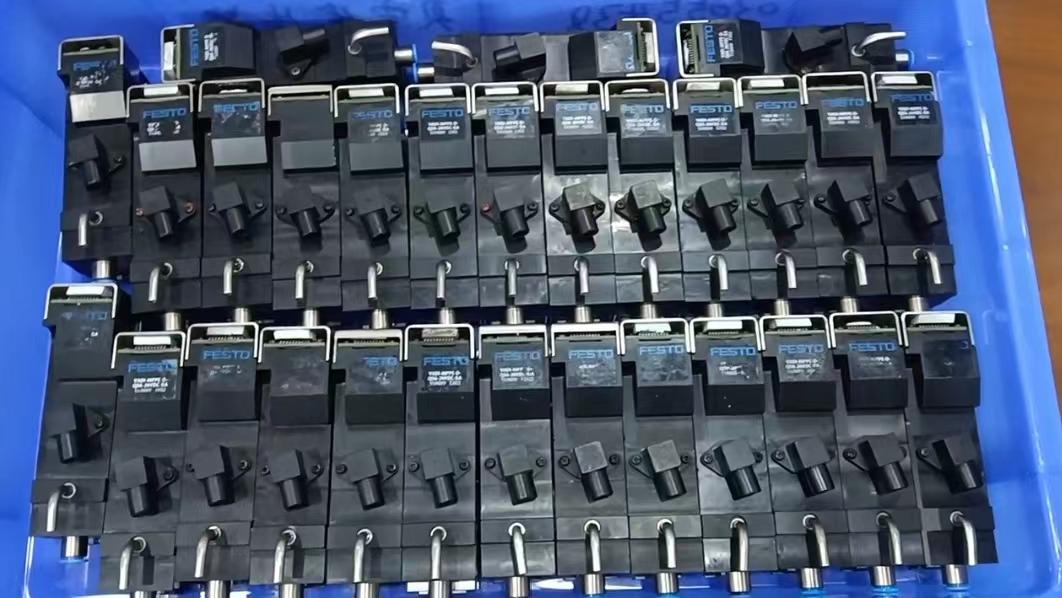

真空发生器

                                                                                                         真空发生器

在这里特别指出的是贴片真空则都是由真空发生器直接产生的,它的产生原理则是利用文丘里管的原理产生的。在讲原理之前,我们先对Venturi结构原理进行介绍。如下:


1.Venturi原理:

当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。 文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“ 真空 ”区。 当这个真空区靠近工件时会对工件产生一定的吸附作用。


2.Venturi结构:

进气口

真空产生口

取样口

废气口/活塞杆端面接触口


3.接下来以CP20系列真空发生器为例介绍结构及真空产生的原理。

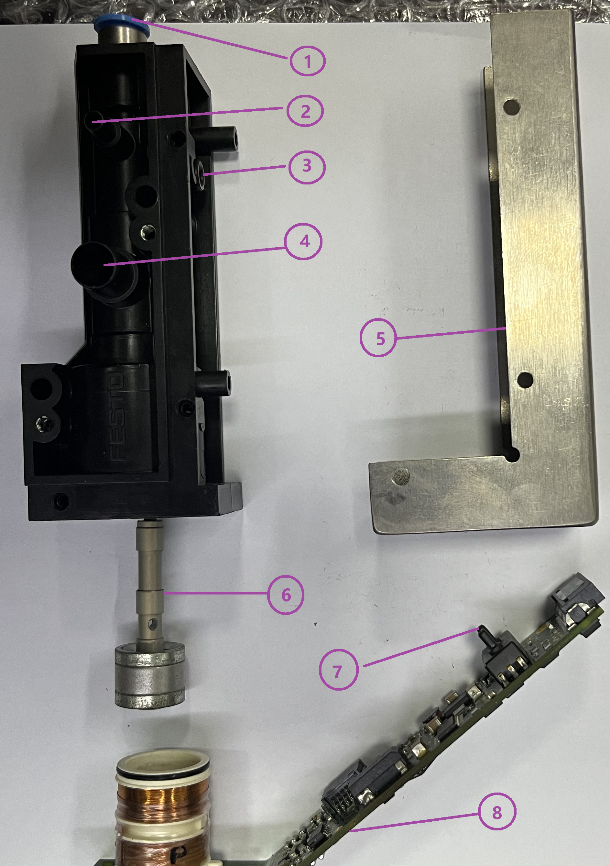

真空发生器由以下8个功能部分组成:

压缩空气进气口

贴片真空产生口

贴片真空大小采样口

废气口

保护盖

活塞杆

贴片真空大小探测sensor

控制主板

1+2+4=Venturi结构


                                                CP20系列真空发生器结构


*真空产生过程解析:

给控制板上的涡流线圈加正向电,产生一个向上的电磁力将活塞杆拉离废气口-压缩空气通过进气端输入,经过Venturi结构在2,3口就会形成一个真空区,多余气体通过4废气口排走,在2号口引出一根气管到处于贴片状态的DP,就可以吸取物料;

给控制板上的涡流线圈反向通电,涡流线圈将产生一个将活塞杆上顶的力,将4废气口堵住-压缩空气通过进气端输入,此时由于4废气口被堵住,不存在Venturi结构,故在2,3区无法产生负压,此时是一个正压(吹气)-别名破坏真空。只要控制活塞杆的位置就能产生合适的贴片吹气压力。


*真空发生器常见故障有:

真空值偏下,引起故障的原因有:采样口堵塞、采样sensor损坏、活塞杆接触面脏污、活塞杆磨损、活塞杆接触的内壁磨损


注:若进行常规保养后,真空值还是上不来,那就得考虑是电气故障所致,维修起来难度较大,目前国内比较缺少维修西门子贴片机全系列配件的服务商;维修还得选专业度高的公司,例如: 芯灵实业是一家专注于提供西门子贴片机一站式服务的公司,配备了国际事业部,国内事业部(设备部、配件部、维修部、培训部),集全球资源于一体, 公司拥有数千平方米的仓库基地和办公大楼,常年库存大量的设备和数千种配件 ,确保能随时随地的供应给需求企业。公司具备的仪器有HCS,XFVS,MAPPING,ACT,FCCS等,为最大化提升响应速度,配备24小时维修班,常年为全球各地提供技术支援、维修等服务。
