在ASMPT 西门子TX系列贴片机维修过程中,你不知道的这几个细节!

您目前所在位置:首页>新闻资讯 > 行业动态 >

行业动态

在ASMPT 西门子TX系列贴片机维修过程中,你不知道的这几个细节!

  • 作者:芯灵实业
  • 发布时间:2022-11-15
  • 点击:109

TX系列贴片机作为ASMPT全新一代产品,稳定的贴装性能和优异的性能,让其广受用户青睐。作为一款高速贴片机的爆款,全新合理的硬件结构以及人性化的软件操作界面,给用户带来了全新的体验。今天就带大家来解锁几个在维修TX贴片机的过程中,你可能没有注意到的细节点。

在分享以前我们先对TX贴片机的结构做一个简单介绍:如下图所示。



表格1

1.细节点

(1):吸嘴交换器底座改

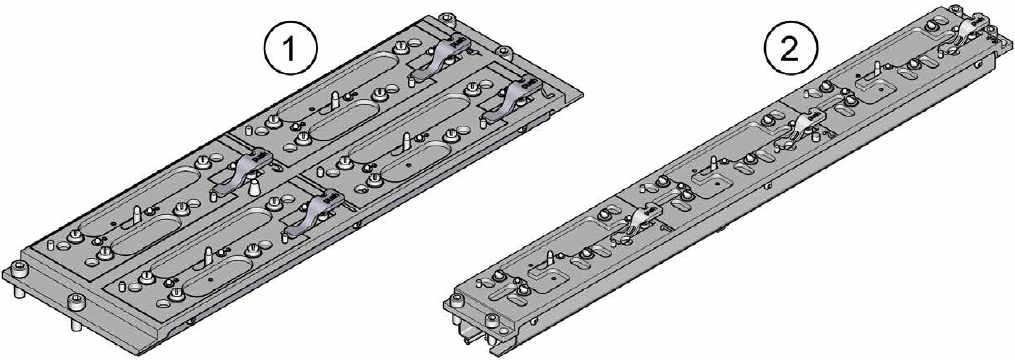

装SIPLACE TX1/TX2 V2的吸嘴交换器的底座订货号为:03147925(两行,每行可安装两个吸嘴交换器),SIPLACE TX2i V2的吸嘴交换器的底座订货号为:03129201(1行,每行可安装三个吸嘴交换器)如图所示:

图片2并且安装吸嘴交换器的底座时高度位置也有很严苛的要求,具体测量及安装位置高度如下图所示:


游标卡尺

X轴上沿的上直线导轨为参照边

测量高度

吸嘴交换器底座接触面

测量方法:

将游标卡尺1放置在X轴上直线导轨2的上沿上,进行测量距吸嘴交换器底座接触面高度3,将量秤垂直握住。记录测量高度值与标准值比对,必要时通过增加垫片的方式来调整高度。

表格2

2. 细节点(2):CSB(Contactor Safety Braker)出现故障时的更换,里边有4个主接触器(K1-K4)和一个安全继电器K5




电控箱结构如图所示:

表格3

1、由于其通过的是高压直流电,即使断电以后5分钟以内还是会存在触电的风险。更换CSB时需注意以下细节点:

所以要完全确保电放干净了才能更换,可用万用表测量。

2、拆装时按以下步骤执行:

拆掉CSB安全保护盖,如下图:

 2)拔掉链接器,并松掉固定螺丝如下图:



3)拆装螺丝时,做好标记以免出错。你可能还需要一把长30cm/ ⌀5的内六角扳手。



3. 细节点3:遇到can_bus故障时,你需要注意的细节

1)首先在贴片机的软件上,需检查终端电阻的值是否正常。如下图所示:



2) 其次在位于电控箱上的FD.A1与IO板之间找到Can_Bus探测服务端口,量测电压。



TX系列贴片机作为ASMPT全新一代产品,其中的细节我们必须重视起来,才能带来更好的体验,在您的贴片机有故障问题需要维修的时候,也要选择综合实力更强的贴片机维修厂家。芯灵实业是一家专注于提供西门子贴片机一站式服务的公司,配备了国际事业部,国内事业部(设备部、配件部、维修部、培训部),集全球资源于一体, 公司拥有数千平方米的仓库基地和办公大楼,常年库存大量的设备和数千种配件 ,确保能随时随地的供应给需求企业。公司具备的仪器有HCS,XFVS,MAPPING,ACT,FCCS等,为最大化提升响应速度,配备24小时维修班,常年为全球各地提供技术支援、维修等服务。


以上便是芯灵实业贴片机总结的关于ASMPT TX系列贴片机的细节,希望对你有所帮助;如有不同看法及见解,欢迎留言!
