半导体测试机板卡维修攻略

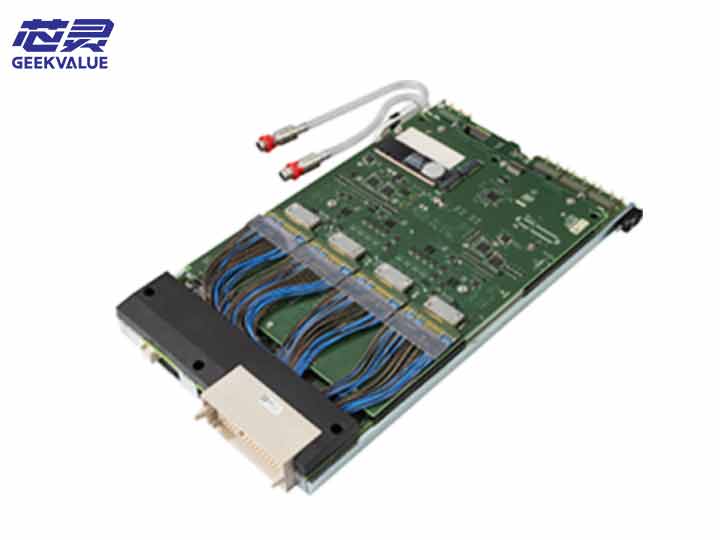

在半导体产线上，一台测试机突然报错，大家的第一反应往往是“换板卡”。像爱德万V93000测试机、泰瑞达J750/ETS测试机这类机型，数字通道卡、DPS电源卡、模拟卡、射频卡、时钟卡等都插在测试头里，看起来像普通插卡，但实际并不是简单替换就能解决。

半导体测试机板卡故障通常不会直接写在表面。比如爱德万V93000测试机可能出现Continuity随机失败、IDD漏电漂移、Instrument Error、射频测量固定偏移；泰瑞达测试机也可能在校准板继电器、电源回路、通道驱动等环节出现异常。这些现象背后，可能是接触不良、校准失效、电源模块老化、继电器触点磨损、背板插槽异常，也可能是程序参数和硬件状态没有对齐。

所以，半导体测试机维修的第一步不是拆板，而是先分清问题来自芯片、夹具，还是机台本身。常见做法是先做空载检查，确认负载板、探针卡、插座、弹簧针、同轴线缆是否正常；再用标准程序或自检程序复现故障；必要时换一块已知正常的板卡做交叉验证。这样能避免把夹具问题误判成板卡损坏。

其次，半导体测试机的板卡级维修要特别注意安全。断电、挂牌、释放余电是基本要求；静电敏感模块必须佩戴防静电手环；高压和大电容部位不能急着触摸。对泰瑞达测试机来说，电源和辅助电源要按顺序断开，恢复时也要按顺序上电并重新验证。对爱德万V93000测试机来说，水冷流量、背板连接、软件版本和校准状态同样会影响板卡表现，不能只看板卡本身。

再则，真正需要动手维修时，通常从电源回路、继电器、连接器、排线、滤波电容、驱动比较电路等位置查起。万用表可以看通断和供电，示波器可以追信号波形，替换法能快速缩小范围。但ATE板卡密度高、精度要求也高，很多复杂故障更适合做板级更换，再配合校准和诊断程序验证。

最后，修完并不等于结束。半导体测试机板卡装回后要重新做校准、跑自检、加载标准程序，确认通道、时序、电源、射频路径都回到正常窗口。量产机台还要关注版本一致性、水冷状态、背板插槽接触和日志记录，避免同一问题反复出现。

所以，半导体测试机板卡维修并不是简单的“坏了就只能换”。简单接触问题和可定位器件故障可以修；涉及高精度测量、背板损伤或软件版本不匹配时，更换加校准往往更稳。真正关键的是先把故障分层：是芯片问题、夹具问题、程序问题，还是板卡问题。层次分清，维修才不会变成盲目换件。
