半导体设备中的探针台到底是什么？

很多人听到“探针台”，第一反应往往是：它是不是只负责“测一下芯片”？如果只从字面理解，确实容易把它看成一个简单的测试工具。但真正进入半导体制造和封测环节就会发现，探针台并不是单独完成测试的设备，而是把晶圆、探针卡和测试系统连接起来的关键平台。它的价值，不在于“测没测”，而在于能不能稳定、准确、高效地把每一颗芯片的电性状态呈现出来。

芯片在晶圆上完成制造后，还不能直接确认好坏。一块晶圆上可能分布着成百上千颗裸芯片，如果全部封装后再测试，一旦发现问题，封装材料、人工、设备占用都会变成额外成本。探针台的作用，就是在封装之前，对晶圆上的芯片进行电性接触和测试，把功能异常的芯片提前识别出来。这样后续工序可以把资源更多地投入到合格芯片上，减少不必要的浪费。

探针台的工作过程看起来并不复杂。设备把晶圆放置在承载台上，通过精密定位系统找到每一颗芯片的测试位置，再让探针卡上的探针与芯片焊盘接触。探针卡上通常布置着大量细小探针，每根探针都要准确对应芯片上的焊盘。接触建立后，外部测试系统会发送电压、电流或信号序列，读取芯片的响应，判断它是否符合设计要求。测试完成后，探针台再移动到下一颗芯片，重复这一过程，直到整片晶圆完成检测。

这个过程真正难的地方，是精度和稳定性。芯片焊盘非常小，探针与焊盘之间的接触位置稍有偏差，就可能接触不良，甚至造成损伤。晶圆在移动、旋转、升降时，也需要保持较高的重复定位精度。测试过程中，探针与焊盘接触会产生微小磨损，探针卡的状态、接触力度、清洁程度都会影响测试结果。如果设备振动控制不好，或者环境条件不稳定，也可能导致测试数据出现波动。

探针台通常不会单独工作，它需要与自动测试设备配合使用。自动测试设备负责生成测试条件、执行测试流程、判断芯片是否合格；探针台则负责提供稳定的物理接触和晶圆运动控制。两者之间的关系可以理解为：测试系统决定“测什么、怎么判”，探针台决定“能不能可靠地接触到、能不能一颗颗测完”。缺少其中任何一环，晶圆级测试都难以高效完成。

随着芯片结构越来越复杂，探针台面对的要求也在变化。芯片引脚更多，测试点更密，测试时间更紧，对设备定位精度、接触可靠性、测试吞吐能力都提出了更高要求。尤其是高密度封装、复杂逻辑芯片和存储芯片的测试场景中，探针台需要与更复杂的测试方案配合，才能保证测试覆盖率和生产效率。成熟制程下的测试应用相对更容易落地，而高端应用往往对设备整体稳定性和长期可靠性有更高要求。

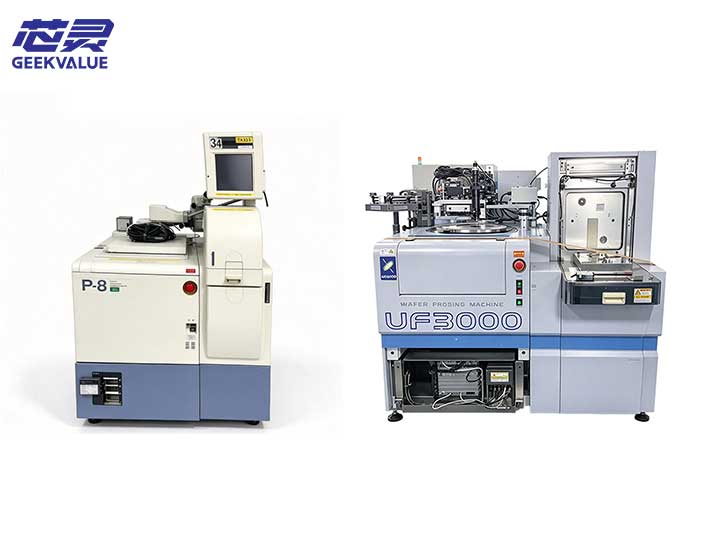

从设备品牌来看，东京电子TEL探针台在晶圆测试领域应用较为广泛，产品覆盖多种测试场景；东京精密TSK探针台也在半导体测试中占有重要位置。两者都属于行业内较常见的设备选择，但具体使用哪一类设备，仍然要看测试对象、探针卡方案、自动测试设备接口以及产线实际需求。不同产品之间并不是简单比较“谁更强”，而是要看是否匹配现有工艺和测试流程。

对使用方来说，选择探针台不能只看设备参数，还要关注长期运行表现。设备能否保持稳定的接触质量，软件操作是否方便，维护周期是否合理，备件和调试支持是否及时，都会影响产线效率。半导体生产强调连续性，设备偶尔出现问题可能影响整批晶圆的测试进度。因此，可靠性、可维护性和现场支持能力，往往和测试性能同样重要。

所以，半导体设备中的探针台到底是什么？它不是单纯用来“测芯片”的仪器，也不是只负责移动晶圆的机械平台。它承担的是晶圆级电性测试中的接触、定位、传输和协同任务，把芯片从制造端推向封测端之前，先完成一次关键筛选。它的存在感不一定像光刻设备那样强，但在提升良率、控制成本、保障测试效率方面，确实扮演着不可忽视的角色。
