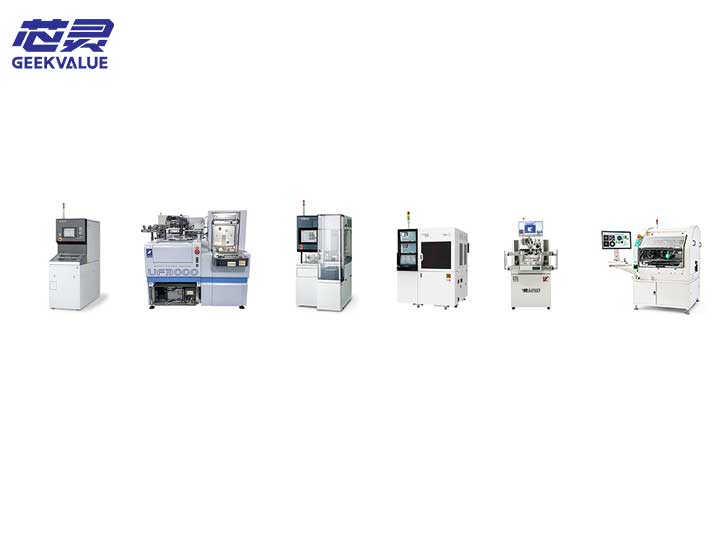

半导体封测设备有哪些？它们分别负责什么？

很多人了解半导体设备时，会先想到光刻机、刻蚀机、薄膜沉积设备。实际上，芯片要真正出货，还离不开后道封测设备。前道设备负责在晶圆上制造电路，后道设备则负责把晶圆切割、封装、连接和测试，最终形成可以交付的成品芯片。封测环节看似不改变电路结构，却直接影响芯片的可靠性、测试覆盖率和出货良率。

在晶圆测试阶段，探针台承担电性测试任务。它通过探针卡与晶圆上的焊盘接触，完成CP测试，提前识别功能异常或性能不达标的芯片。探针台对定位精度、接触稳定性和重复测试能力要求较高，如果探针接触不良或定位偏移，可能出现误判，影响后续分选和出货。常见的探针台品牌包括TSK和TEL，这两类设备在封测产线中应用较多。探针台相关配件也属于日常维护中的重点，例如探针卡、卡盘、运动模组、测试接口和定位部件，都会影响测试稳定性。

封装测试中，分选机负责把芯片按测试结果进行分类。它通常与测试机配合使用，完成上料、测试、温度控制和分Bin操作。分选机的稳定性会影响测试节拍、接触良率和出货效率。常见分选机品牌和型号包括ASM、SRM、ISMECA、SUNBIRD、MI、上野等。不同设备在料路设计、温控方式、接触结构和分选速度上会有差异，配件也涉及吸嘴、导轨、测试座、传送机构、传感器和温控模块等。产线如果出现测试接触不稳定、分选卡料或良率波动，往往需要结合设备型号和具体工站排查。

固晶机负责把单颗芯片贴装到基板、引线框架或载板上。它需要完成取料、点胶或贴装、视觉对位、压力控制和位置校正。固晶精度不足，可能影响后续键合、塑封和散热表现。BESI品牌在部分固晶和先进封装设备领域有较多应用，倒装工艺也对固晶机的对位精度和贴装稳定性提出更高要求。倒装设备通常涉及焊球处理、回流、对位和键合等环节，与传统引线键合相比，对设备精度和工艺控制的要求更细。固晶机相关配件包括吸嘴、点胶阀、视觉光源、运动轴、夹具和胶路控制部件，日常维护中需要关注磨损、污染和校准状态。

焊线机主要用于芯片与引脚或基板之间的电气连接。它通过金线、铜线或其他金属线完成键合，形成稳定的信号通路。焊线机的关键控制点包括键合压力、超声能量、温度和线弧形状。如果键合参数不稳定，可能出现虚焊、断线、焊点偏移或拉力不足等问题。焊线机配件通常涉及劈刀、线夹、送线机构、夹具、视觉系统和运动部件。对于高密度封装或小型化封装，焊线机对识别精度和重复一致性要求会进一步提高。

划片机负责把完成测试的晶圆切割成单颗芯片。切割过程中需要控制切割道宽度、崩边、裂纹和粉尘，避免损伤有效电路。划片机配件包括主轴、刀片、激光模组、冷却系统、视觉对位系统和载台等。不同封装形式对切割方式的要求不同，有的适合刀片切割，有的更适合激光切割或复合工艺。划片质量会直接影响后续固晶、键合和封装可靠性，因此设备状态和耗材管理都比较重要。

晶圆研磨机用于晶圆减薄。芯片在封装前通常需要降低厚度，以满足封装尺寸、散热和堆叠要求。研磨机涉及粗磨、精磨、抛光、清洗和厚度控制等环节。研磨后的晶圆更薄，也更容易出现破损，因此设备对吸持、传送、厚度均匀性和表面质量控制要求较高。相关配件包括砂轮、吸盘、主轴、喷淋部件、测量探头和传送机构。研磨工艺如果控制不当，可能导致厚度不均、表面损伤或后续工序良率下降。

塑封机则负责给芯片提供保护结构。它通过环氧树脂等材料对芯片进行包封，提高机械强度、防潮能力和环境适应性。塑封机需要控制模具温度、压力、注胶时间和固化过程。常见异常包括充填不足、气泡、毛边、模污染和成型不良。塑封机配件通常涉及模具、顶针、加热板、注胶单元、脱模机构和清洁部件。对于高可靠性应用，塑封质量会直接影响芯片在温湿度、振动和长期使用中的表现。

从整线角度看，这些设备并不是孤立存在。探针台完成晶圆级测试后，晶圆进入减薄、划片，再经过固晶、焊线或倒装、塑封，最后通过分选机完成成品测试和分类。每一台设备的状态都会影响前后工序，配件更换、参数调整和日常维护也需要结合具体工站来判断。

我们长期接触半导体封测设备，覆盖探针台、分选机、固晶机、焊线机、划片机、晶圆研磨机和塑封机等设备及相关配件。其中探针台主要涉及TSK和TEL品牌，分选机主要涉及ASM、SRM、ISMECA、SUNBIRD、MI、上野等品牌和型号，固晶机及配件涵盖BESI品牌和倒装工艺相关设备。

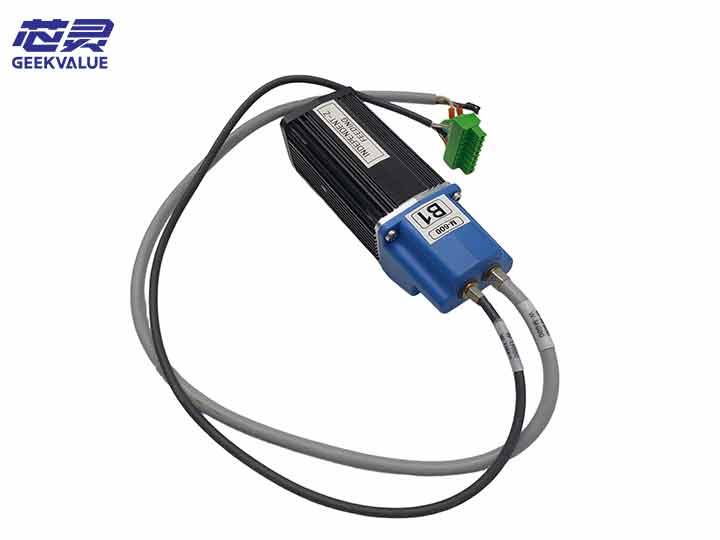

• 上一篇：半导体分选机马达维修到底修什么？
