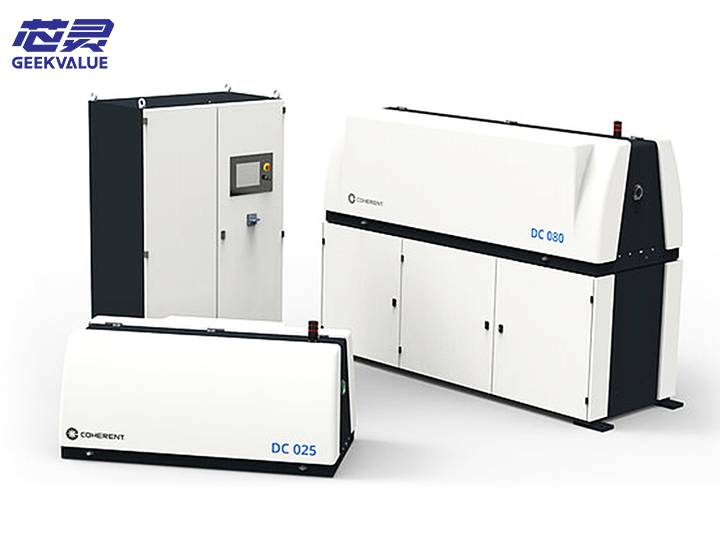

二氧化碳激光器是以二氧化碳气体作为工作物质的气体激光器。以下为你详细介绍其工作原理和结构:
激励过程:二氧化碳激光器一般采用电激励的方式。通过在放电管两端加上高电压,形成强电场,使管内的气体被电离,产生等离子体。在这个过程中,电子获得能量,与二氧化碳分子发生碰撞。
能级跃迁:二氧化碳分子有多种能级状态。电子碰撞使得二氧化碳分子从基态跃迁到高能级激发态。其中,主要是使二氧化碳分子中的碳原子和氧原子的振动能级发生变化,形成特定的激发态。
激光产生:处于激发态的二氧化碳分子是不稳定的,会向低能级跃迁。当它们从较高的激发态跃迁到较低的激发态时,会辐射出光子。这些光子在谐振腔内来回反射,不断刺激其他处于激发态的二氧化碳分子产生受激辐射,从而使光子数量不断增加,形成一束具有高能量、高方向性和高单色性的激光束输出。
放电管:这是激光器的核心部件之一,通常是由玻璃或石英等材料制成的细长管状结构。管内充有一定比例的二氧化碳气体、氦气和氮气等混合气体。其中,二氧化碳是产生激光的工作物质,氦气有助于提高激光的输出功率和效率,氮气则可以加速二氧化碳分子的激发过程。
电极:安装在放电管的两端,用于引入高电压,产生放电电场,使管内气体电离并激发二氧化碳分子。电极一般采用钼、钨等耐高温、耐腐蚀的金属材料制成,以保证在高电压和强放电条件下的稳定性和可靠性。
谐振腔:由两个反射镜组成,分别位于放电管的两端。其中一个反射镜的反射率接近 100%,称为全反射镜;另一个反射镜的反射率在 90% - 98% 左右,称为输出镜。谐振腔的作用是使激光在腔内来回反射,形成稳定的振荡,同时选择特定频率和方向的光进行放大,最终从输出镜输出激光。
冷却系统:在激光器工作过程中,会产生大量的热量,需要通过冷却系统来散热,以保证激光器的正常工作。冷却系统通常采用水冷或风冷的方式,通过循环水或空气带走放电管和其他部件产生的热量。
电源系统:为激光器提供高电压、稳定的直流电源。电源系统需要具备良好的稳定性和调节性能,以保证激光器能够在不同的工作条件下正常运行,并能够根据需要调节激光的输出功率。
