半导体激光器、固体激光器、光纤激光器的特性及应用对比

来源:芯灵实业发布时间:2025-04-30喜欢:1687

一、半导体激光器(Laser Diode, LD)

结构:

• 增益介质:以 GaAs、InP 等半导体材料构建 PN 结,此为产生激光的核心区域。

• 泵浦途径:依靠电流注入,促使电子与空穴复合,进而实现发光。

• 谐振腔构造:利用晶体自然解理面,或者集成 DBR/DFB 布拉格光栅,以形成谐振环境。

• 辅助部件:配备准直透镜,用于校准光束;设有光电探测器(PD),实时监测光功率;还有温度控制器(TEC),确保工作温度稳定。

工作原理:

1. 电流注入 PN 结,电子与空穴复合,产生自发辐射光子。

2. 光子在谐振腔内多次反射,诱发受激辐射,实现光放大并形成激光振荡。

3. 最终,特定波长的激光通过部分反射镜输出。

应用场景:

• 光通信领域:作为光纤传输的关键光源,保障信号高效传输。

• 日常消费产品:常见于激光笔、条形码扫描器,提供便捷的指示与识别功能。

• 光存储范畴:承担 DVD、蓝光光盘的读写任务,推动数据存储技术发展。

• 医疗美容行业:应用于激光脱毛、嫩肤等项目,助力改善皮肤状况。

• 前沿科技方向:在 LiDAR(激光雷达)、量子通信等新兴领域崭露头角。

性能特点:

• 优势:体积小巧,便于集成;光电转换效率较高,可达 30%-60%;能够直接进行电调制,响应速度快。

• 不足:输出光束质量欠佳,发散角较大;单管输出功率有限,通常低于 10W 。

二、固体激光器(Solid-State Laser)

结构:

• 增益介质:采用掺杂稀土离子(如 Nd³⁺ )的晶体(如 Nd:YAG、红宝石)或者玻璃材料。

• 泵浦方式:可借助闪光灯,或者采用激光二极管(LD)泵浦,为增益介质提供能量。

• 谐振腔设置:通过外部反射镜搭建谐振腔,还可集成 Q 开关,实现脉冲激光输出。

• 散热系统:根据实际需求,配备水冷或者风冷系统,有效控制工作温度。

工作原理:

1. 泵浦光将增益介质中的激活离子(如 Nd³⁺ )激发至高能级。

2. 激活离子经无辐射跃迁,抵达亚稳态,从而形成粒子数反转分布。

3. 受激辐射产生光子,在谐振腔内不断放大,最终输出激光。

应用场景:

• 工业加工领域:广泛用于激光切割、焊接、打标等工艺,满足高精度制造需求。

• 医疗行业:在眼科手术、肿瘤治疗等方面发挥关键作用,为医疗技术革新提供支持。

• 科研实验场景:常用于激光测距、非线性光学实验等,助力科学研究深入开展。

• 军事国防用途:应用于激光制导、对抗等军事领域,提升国防装备性能。

性能特点:

• 优势:能够输出高功率激光,连续波可达 kW 级,脉冲峰值功率更可达 GW 级;光束质量极佳,光束质量因子 M²≈1 。

• 不足:设备体积相对庞大,不利于便携应用;整体效率较低,传统泵浦方式下低于 5%,采用 LD 泵浦可提升至 20% 。

三、光纤激光器(Fiber Laser)

结构:

• 增益介质:选用掺杂稀土离子(如 Yb³⁺ 、Er³⁺ )的光纤作为增益介质。

• 泵浦方式:借助 LD,通过波分复用器(WDM)将泵浦光耦合至光纤内。

• 谐振腔构成:利用光纤两端的布拉格光栅(FBG),或者搭配外部反射镜,形成谐振腔。

• 辅助组件:配置隔离器,防止光信号反向传输;设有合束器,实现多束光合并;还有光纤光栅,用于精确控制激光特性。

工作原理:

1. 泵浦光在光纤内传输,激发掺杂离子至高能级。

2. 受激辐射产生的光子沿光纤轴向传播,通过 FBG 形成谐振,实现光放大。

3. 最终输出高亮度、低损耗的优质激光。

应用场景:

• 工业制造领域:在激光切割、焊接、3D 打印等方面广泛应用,推动制造业升级。

• 光纤通信范畴:用于长距离传输中的光信号放大,保障通信质量稳定。

• 传感技术领域:在分布式光纤传感、光纤陀螺等方面发挥重要作用,实现精准测量与监测。

• 军事国防方向:应用于光纤激光武器、雷达等装备,提升军事作战能力。

性能特点:

• 优势:整体效率较高,可达 20%-40%;散热性能出色,通常无需水冷系统;光束质量优良,接近理想状态。

• 不足:单模光纤输出功率受非线性效应制约,一般低于 10kW 。

四、差异化对比表



对比项

半导体激光器

固体激光器

光纤激光器

增益介质

半导体材料

掺杂晶体 / 玻璃

掺杂光纤

泵浦方式

电流注入

闪光灯 / LD 泵浦

LD 泵浦(WDM 耦合)

输出功率

低(单管 < 10W>

高(连续波 kW 级,脉冲 GW 级)

中高(单模光纤可达 10kW)

光束质量

差(发散角大)

优(M²≈1)

优(M²≈1)

效率

高(30%-60%)

低(<5>

较高(20%-40%)

体积与散热

小(无需水冷)

大(需水冷 / 风冷)

小(无需水冷)

典型波长

800-1550nm(如 980nm、1310nm)

1064nm、532nm(倍频)

1064nm(Yb)、1550nm(Er)

应用领域

光通信、激光笔、医疗美容

工业加工、医疗、科研

激光切割、光纤通信、传感

五、总结

• 半导体激光器:以其轻便高效的特性,在低功率、高频调制场景中表现卓越,如光通信、消费电子等领域不可或缺。

• 固体激光器:凭借高功率、高精度的优势,牢牢占据工业加工和科研领域的主导地位。

• 光纤激光器:综合性能堪称优异,在光束质量、散热性能以及长距离传输等方面优势突出,已然成为工业激光应用的主流之选。

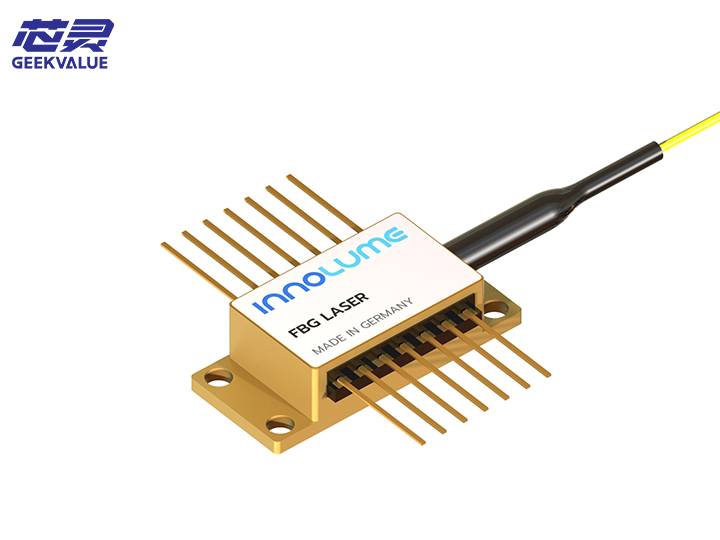

9.Innolume Fiber-Bragg-Grating

在实际选型过程中,需紧密结合具体应用需求,如对功率、波长的要求,以及设备便携性考量等;同时,充分参考不同行业特点,例如在制造业集中区域,像深圳这样的制造业中心,光纤激光器凭借其出色性能,在激光切割、电子加工等环节得到大规模应用 。
