西门子贴片机的工作原理和安全操作流程

来源:芯灵实业发布时间:2022-12-14喜欢:1

贴片机的使用方法,贴片机原理讲解以及安全操作可能很多人还不知道,芯灵实业在贴片机行业深耕15年 ,今天就给大家分享一下贴片机的工作原理和安全操作流程。

贴片机:又称“贴装机”、“表面贴装系统”(Surface Mount System),在生产线中,它配置在点胶机或丝网印刷机之后,是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。贴片机是机、电、光和计算机控制技术的综合体。通过吸力、位移、定位、放置等功能,可以快速准确地将SMC/SMD元器件贴附到PCB的指定焊盘位置,而不会损坏元器件和印刷电路板。

贴片机贴装元件的定心方法有三种:机械定心、激光定心和视觉定心。贴片机由机架、x-y运动机构(滚珠丝杠、直线导轨、驱动电机)、贴装头、元件送料器、PCB承载机构、器件对中检测装置、计算机控制系统组成。整机的运动主要由x-y运动机构实现,动力由滚珠丝杠传递,定向运动由滚动直线导轨运动副实现。这种传动形式不仅运动阻力小,结构紧凑,而且传动效率高。

1、贴片机分为手动和全自动两种。

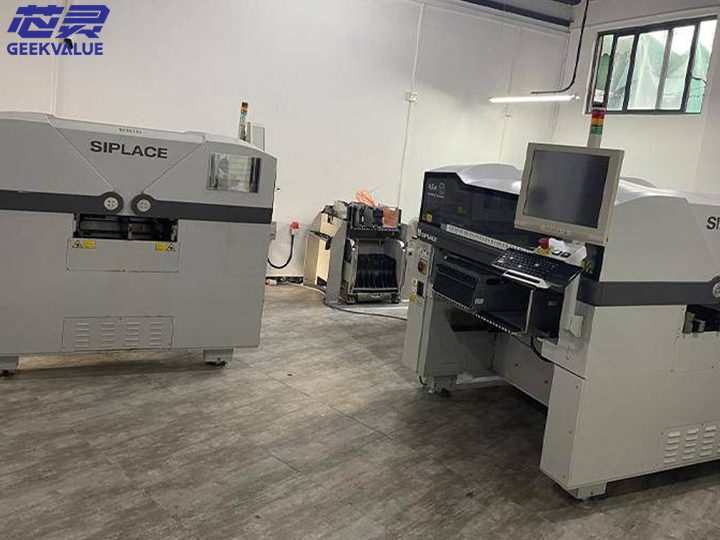

西门子贴片机E系列


2、原理:拱架型元件送料器、基板(PCB)是固定的,贴片头(安装多个真空吸料嘴)在送料器与基板之间来回移动,将元件从送料器取出,经过对元件位置与方向的调整,然后贴放于基板上。

3、由于贴片头是安装于拱架型的X/Y坐标移动横梁上,所以得名。

4、拱架型贴片机对元件位置与方向的调整方法:1)、机械对中调整位置、吸嘴旋转调整方向,这种方法能达到的精度有限,较晚的机型已再不采用。

5、激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向,这种方法可实现飞行过程中的识别,但不能用于球栅列陈元件BGA。

6、相机识别、X/Y坐标系统调整位置、吸嘴旋转调整方向,一般相机固定,贴片头飞行划过相机上空,进行成像识别,比激光识别耽误一点时间,但可识别任何元件,也有实现飞行过程中的识别的相机识别系统,机械结构方面有其它牺牲。

7、这种形式由于贴片头来回移动的距离长,所以速度受到限制。

8、一般采用多个真空吸料嘴同时取料(多达上十个)和采用双梁系统来提高速度,即一个梁上的贴片头在取料的同时,另一个梁上的贴片头贴放元件,速度几乎比单梁系统快一倍。

9、但是实际应用中,同时取料的条件较难达到,而且不同类型的元件需要换用不同的真空吸料嘴,换吸料嘴有时间上的延误。

10、转塔型元件送料器放于一个单坐标移动的料车上,基板(PCB)放于一个X/Y坐标系统移动的工作台上,贴片头安装在一个转塔上,工作时,料车将元件送料器移动到取料位置,贴片头上的真空吸料嘴在取料位置取元件,经转塔转动到贴片位置(与取料位置成180度),在转动过程中经过对元件位置与方向的调整,将元件贴放于基板上。

11、对元件位置与方向的调整方法:相机识别、X/Y坐标系统调整位置、吸嘴自旋转调整方向,相机固定,贴片头飞行划过相机上空,进行成像识别。

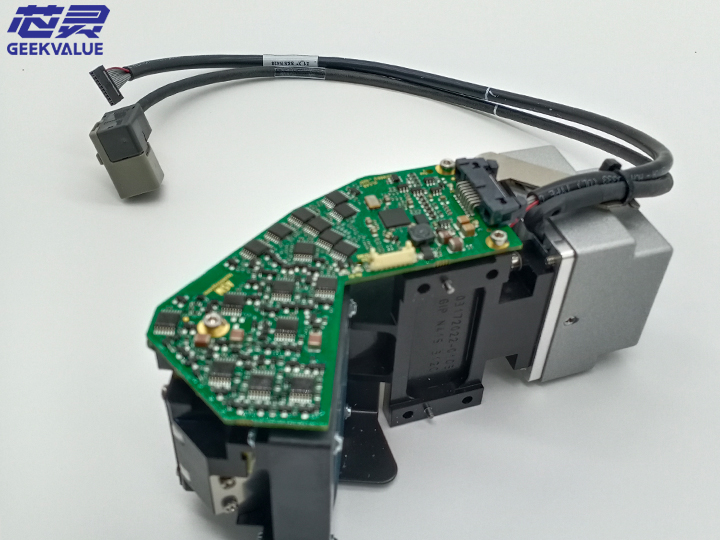

西门子贴片机相机


另外贴片机标记重要部件,如安装轴、移动/静止镜头、喷嘴座和进料器。机器视觉可以自动计算这些标记中心系统的坐标,建立贴片机的坐标系与PCB和贴装元件的坐标系之间的转换关系,计算出贴片机的精确坐标。贴装头抓取吸嘴,根据进口贴装元件的封装类型、元件编号等参数将元件吸到相应位置;静态镜头根据视觉处理程序检测、识别和定心吸引元件;以及在完成后通过安装头将元件安装在PCB上预定位置。元件识别、对准、检测、安装这一系列动作,都是工控机根据相应指令获取相关数据后,由控制系统自动完成的。

贴片机是用来高速、高精度贴装元器件的设备,是整个SMT生产中最关键、最复杂的设备。贴片机是SMT生产中使用的芯片贴装设备。贴片机是将贴片机精确地放置在相应的位置,然后用事先涂好的红胶和焊锡膏粘合,再通过回流焊炉将贴片机固定在PCB上。

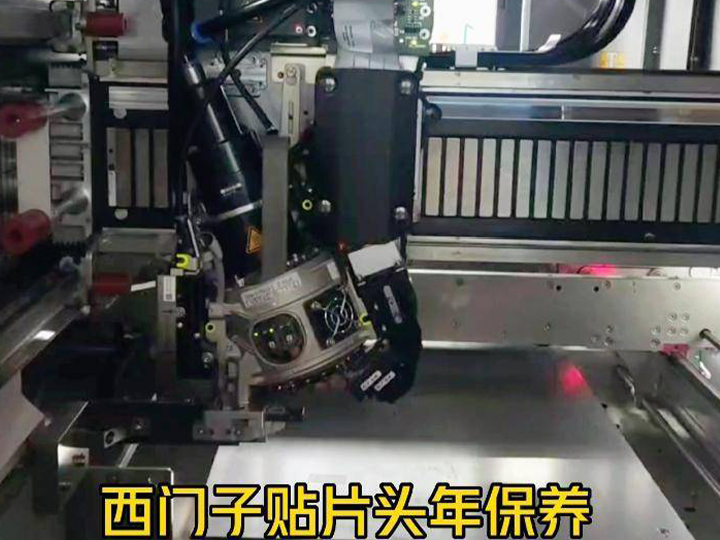

西门子贴片机工作头保养

贴片机的安全操作应遵循以下基本安全规则和程序:

1.检查机器、更换零件或修理和内部调整时应关闭电源(机器的维护必须在按下紧急按钮或切断电源的情况下进行。

2.当“读取坐标”和调整机器时,确保YPU(编程单元)在您手中,以便随时停止机器。

3.确保“联锁”安全设备保持有效以随时停机,对机器的安全检查不能跳过或缩短,否则容易造成人身或机器安全事故。

4.在生产过程中,只允许一名操作员操作一台机器。

5.在操作过程中,确保身体的所有部位,如手和头,都在机器的移动范围之外。

6.机器必须正确接地(真正接地,不接零线)。

7.不要在气体或极其肮脏的环境中使用机器。

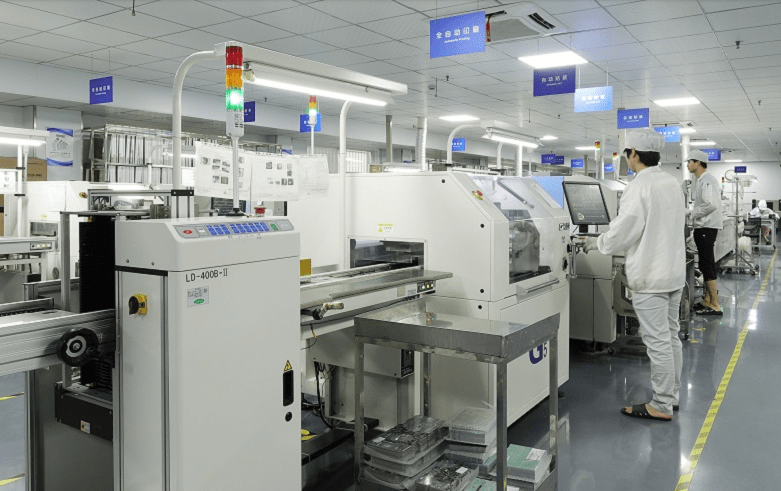

贴片机生产线操作人员


以上就是芯灵实业对于贴片机的使用方法,贴片机原理讲解以及安全操作的一些讲解,希望能帮到大家。芯灵实业深耕asm贴片机行业十余年,位于深圳沙井,厂房面积1000+平方米,20多位专家技术人才,专业提供asm贴片机配件供应,配件维修。有各系列全新/二手贴片机型号,可租可售可维修。
