浅析贴片机E系列HCU(03091102)的故障问题及处理方法

来源:芯灵实业发布时间:2023-11-30喜欢:633

E系列贴片机作为独立研发的一款中速贴片机,它适合产能输出要求不大的客户使用。其贴片精度与CP20P贴片头极其接近,优异的贴片性能是客户不错的选择。由于很多SMT工厂,其工业园区电压不稳定或异常关机,头板短路等情况都会导致E-HCU的损坏,所以SMT工厂的供电,设备规范操作等情况都需要经常检查,将平时一些隐藏的故障解决掉,今天跟大家分享一个E-series 系列贴片机CP14贴片头的控制核心E-HCU,它出现异常时的处理方法和维修思路。



案例故障现象:HCU故障导致CP14贴片头的Z轴与Star轴无法供电

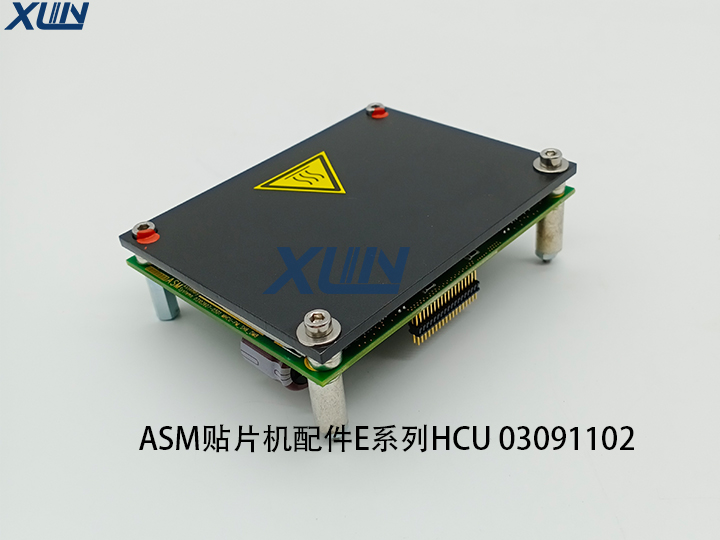

 ASM贴片机配件E系列HCU 03091102

 贴片机配件E系列HCU 03091102


E系列HCU03091102)作为CP14贴片头的Z轴与star轴的电源供给核心,其主要功能是负责给Z-axis,Star轴提供三相交流电,换言之其根本上就是一个逆变模块。HCU通过X1/X2与头板进行连接,X1(60pin排插)/X236pin排插)引脚说明如下:

1X1pin18/2024V输入,

其余引脚大多数为数模转换控制ICAMC1204 Σ-Δ:主要让输出的电压波形平滑,无抖动,从而让马达运行时更加的稳定)控制信号入。

2X2pin1/3DC1输入

  Pin21/23DC2输入

  {Pin12/13/14u2   pin17/19/20v2   pin15/16/18w2}-Z轴马达供电

  {Pin34/35/36u3  pin28/30/32v3  pin25/26/27w3}-Star马达供电



ASM贴片机配件E系列HCU 03091102



维修思路:

先量测X1pin18/20 24v是作为降压芯片(STFB)的电源输入,输出5V给逻辑控制ICHEF4047BT)EPROM(25160D)提供电源,

其次量测X2pin1/3pin21/23直流输入电压是否正常,如果供电正常,再量测每相电压出来是否正常,通过这样测量就能对具体的故障点进行锁定。



以上所有故障点检测完毕并维修OK后,就是上机器测试了,这是芯灵实业小编对于E系列贴片机HCU的维修思路,如果你有不同的见解,欢迎多多交流!芯灵实业是一家专注于提供贴片机全系列一站式解决方案的公司,在贴片机行业深耕15年,业务遍及全球,致力于帮助广大用贴片机的SMT工厂降低成本,提升生产效率,并提供贴片机销售,租赁,配件供应,设备维修,板卡马达维修,飞达维修,贴片头维修,技术培训,人才招聘的全系列业务!
