如何对SMT贴片机贴装头进行维护保养

您目前所在位置:首页>新闻资讯 > 行业动态 >

行业动态

如何对SMT贴片机贴装头进行维护保养

  • 作者:芯灵实业
  • 发布时间:2022-07-05
  • 点击:479

SMT贴片机是SMT工艺中最为核心的自动化设备,是高度自动化的生产设备,也就相当于一个贴片机器人,各大型工厂或是工程在使用SMT贴片机时,对于这种高精密的生产设备一定要定期对其进行正确的维护保养,尤其是贴装头,相当于汽车的发动机。





SMT贴片机贴装头定期维护:

1、先取下贴装头

2、取下废弃组件盒将“HEAD SERVO”打到OFF, 然后取下Nozzle

3、使用手动柄将头转到7号与和8号位置之间。

4、使用一面镜子将其放在头的下面平台上。这样做的原因是为了利便找螺丝。

5、用M5的梯形内六角扳手将谷底螺丝松掉, 然后取下头的固定块。

6、一手用扳手向上顶贴片头的滑块, 另外一只手则紧握住头让其可以慢慢掏出。

7、用尖嘴钳压住气管接口, 将气管拔出, 贴片头取下。

芯灵实业ASM贴片机CP20P二代贴片头


安装贴装头步骤:

1、通常是在八号位置开始安装贴片头。

2、将贴片头接上气管。

3、贴片头滑块的定位孔对准头的安装定位销, 然后将滑块下压固定。

4、用M5的梯形内六角扳手装上头的固定块,紧螺丝时修需要将两个螺丝一起锁紧。

5、全部的贴片头安装完后, 将安装好Nozzle 进行Nozzle中央校正。

6、将物料预备好。

7、重新检测组件的取料高度/组件安装高度参数。

8、预备一片校正尺度板, 然后使用玄色胶布反贴在板上。

9、按照提示进行 Head Position Offset校正

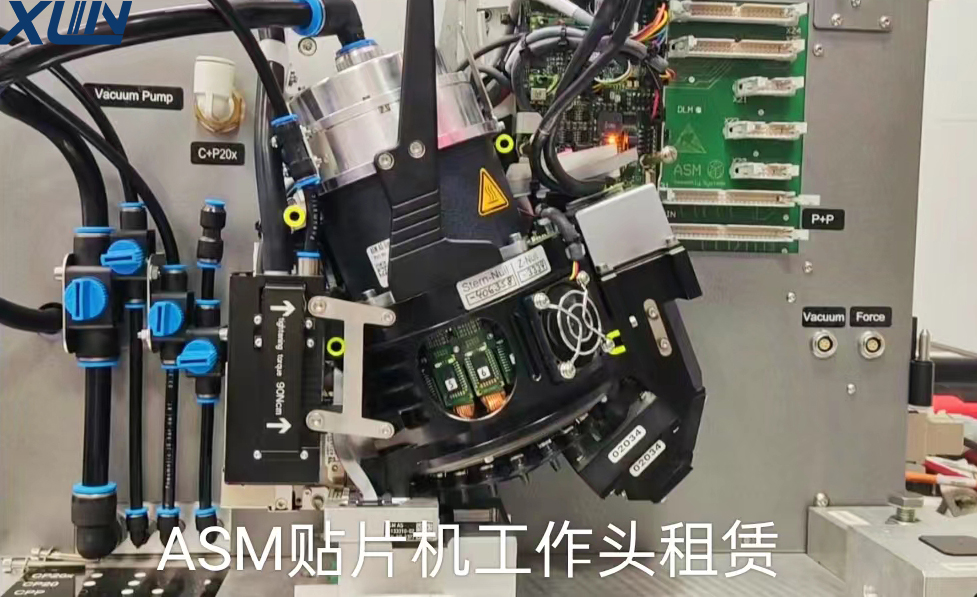

芯灵实业ASM贴片机工作头维修

在使用设备的过程中,一定要将SMT贴片机贴装头定期维护重视并执行起来。我们都知道头是一台贴片机最核心也是最重要的部件,所以如果不对他进行定期维护,将会影响到贴片机的正常贴片,同时也会降低了设备的生产效率。广东芯灵实业有限公司长期提供ASM贴片机贴装头的维修,买卖及租赁业务, 致力于为广大用ASM贴片机SMT制造企业提供设备技术服务
