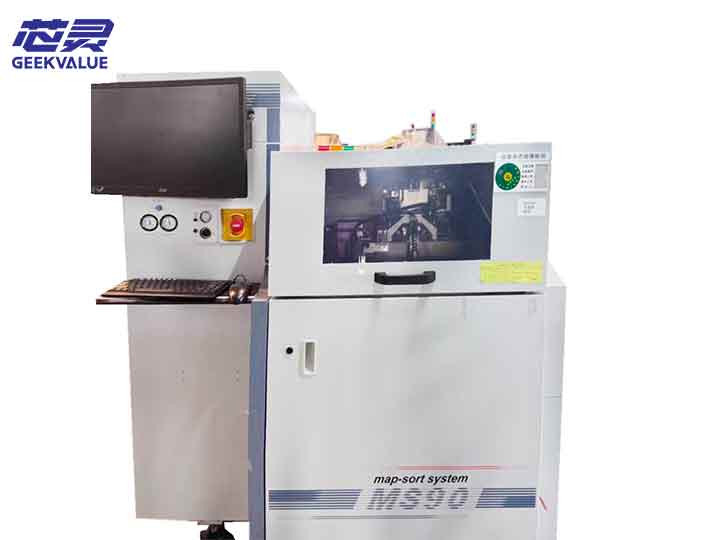

ASM MS90／MS100频繁掉料、漏取或错分：维修、换件还是整机替换？

设备还在运行，生产人员却需要频繁停下来处理异常：有时芯片没有被取走，有时移动过程中掉料，有时出料结果需要返查。

这类问题最让工厂为难的地方，是机器并没有彻底停机，却持续占用人员、打乱节拍，还可能带来物料损失。生产部门希望尽快恢复，维修人员则需要判断究竟是哪个环节出了问题。

对于ASM MS90、MS100系列，掉料、漏取和错分应分别分析。三种现象涉及的判断依据不同，处理方式也未必相同。

先记录异常发生在哪一步，再讨论维修范围，通常比直接购买一个怀疑有问题的配件更有效。

先把故障名称换成可以观察的现象

“取料不好”包含的情况太多。

芯片完全没有离开原位置，属于取料未完成；芯片已经被带起，随后在移动中掉落，则需要重点查看保持和运动过程；芯片成功到达出料位置，但档位或位置错误，判断方向又不同。

可以先按下面的方式整理：

这一步不是现场定责，而是把问题描述得足以支持下一步判断。

异常与物料有没有一起变化？

出现问题后，先回顾最近一次正常生产与异常生产之间的变化。

芯片批次是否更换，厚度或表面状态是否变化，载体和排列是否相同，程序与治具有没有调整。这些变化应与设备维护、换件记录一起查看。

如果异常集中在某一批物料，而其他相近条件下的物料表现正常，就需要把物料与工艺条件纳入判断。如果多种物料在相似动作位置出现同类问题，则应重点检查对应设备环节。

这些现象能够帮助缩小范围，但都不能单独证明故障原因。

对薄片、易碎芯片，遇到持续掉料或损伤时，应先暂停受影响任务，保存代表性样品和记录，再由具备相应资质的人员按设备要求开展检查。反复试跑可能让原本可以保留的物料继续损失。

掉料和漏取，为什么不能只看真空数值？

吸取相关异常可能涉及吸取部件、管路、阀件、检测、物料接触和运动条件。即使某个显示数值看起来正常，也需要确认取料瞬间与实际保持过程。

例如，设备空载时的状态，与接触具体芯片后不一定完全一致。吸取位置、接触面和物料状态，也可能影响结果。

对于需要配合顶出的取料过程，还应查看动作之间的关系。机械动作能够完成，不代表其位置与时序已经满足当前物料。

因此，排查时应围绕完整动作链记录信息：识别到什么位置，取料发生在哪里，物料是否成功分离，什么时候失去保持，最终落在什么位置。

这些记录可以帮助区分是单一部件问题，还是需要结合机构、检测和工艺共同处理。

错分需要单独核对数据与实物

错分不一定伴随机械报警。机器可能运行流畅，出料也整齐，但结果与上游测试或客户要求不一致。

这时需要先明确“错”的定义：档位错误、位置偏移、方向错误，还是数量不一致。

如果采用上游数据驱动分选，应核对文件版本、坐标方向、原点、排列、档位定义和异常位置规则。同时查看实际来料是否与使用的数据相匹配。

可以选取少量已知结果的位置进行对应检查，确认从数据到取料位置，再到出料档位的关系。检查应按设备和工艺要求进行，并保留记录。

在原因没有确认前，不宜通过随意修改档位或坐标设置来掩盖现象。参数变化应有记录，也应能够回溯。

怎样判断适合换件，还是需要整机排查？

当异常已经定位到明确部件，而且相关接口、版本和故障范围能够确认时，可以评估部件维修或更换。

但如果问题涉及多个环节，例如识别不稳伴随定位偏移、换件后短期正常又重复出现，或者设备经过多次改动却缺少记录，就需要扩大检查范围。

反复换件仍无改善时，应重新审视原来的判断。新配件没有解决问题，可能是故障不在该部件，也可能存在其他条件继续影响它。

整机排查的价值，在于查看各部分如何共同完成生产任务。维修范围应随着证据调整，而不是随着已购买配件的数量扩大。

送修前还应确认，是送单个部件能够复现问题，还是需要保留整机条件才能判断。两种方式对应的检测能力和时间安排不同。

修复后，至少验证三层结果

第一层是功能恢复。相关报警是否消除，机构和信号是否能够按要求工作。

第二层是任务恢复。使用实际物料，检查取放、位置、方向和分档结果，确认修复覆盖了原来的生产问题。

第三层是稳定性。按照双方约定的运行条件，记录异常次数、人工干预和产出，观察问题是否再次出现。

只完成第一层验证，可能还不足以支持正式投产。反过来，单次样品运行成功，也不能自动证明长时间生产已经稳定。

验收前应约定样品、检查方法和运行条件。如果维修单位只能验证部件功能，回厂后的上机确认由谁完成，也应说清楚。

什么时候值得考虑整机替换？

当关键问题反复出现、修复范围持续扩大，或者设备需要较大投入才能适应主要产品时，可以同时比较整机替换。

比较时，应把维修费用、停机时间、其他待处理故障和未来任务放在一起评估。某次维修价格低，不代表后续维护负担也低；整机替换能够解决哪些问题，也同样需要证明。

对于仅有局部故障、整体状态仍适合生产的设备，维修和备件安排仍可能有价值。选择应由实际状态与生产计划决定。

芯灵提供二手设备、配件及维修服务。遇到MS90或MS100系列异常时，可以先说明完整现象，再讨论部件送修、配件匹配或整机方案。

通过网站提交资料时，建议附上设备铭牌、异常动作视频、物料信息、报警记录，以及最近的换料或维护情况。视频尽量保留异常前后的完整动作，这通常比只拍最终掉落的芯片更有帮助。
