今天继续为大家分享一下Siemens西门子贴片机SIPLACE操作员培训内容（二）！

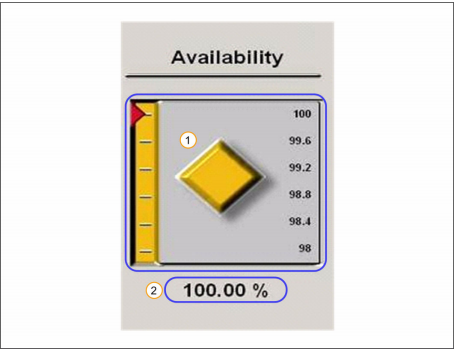

设备的可利用率

两种方法显示生产被中断的频率 2 中方法显示生产被中断的频率

(1) 图形显示

(2) 百分比显示

注 : 100 % = 好 ( 目标） 50 % = 差 ( 尽量避免 )

设备的可利用率 / 设备的利用率 （未达要求）

(A) 界面的背景是灰色 － 表示未超过设定极限

(1) 持续稳定 － 既不升高也不降低

(2) 升高 － 正在变好

(3) 下降 － 正在变差 注 : 与设置的报警极限值有关 （操作员无法更改 极限值）

(b) 这里，我们可以看到红色背景，它表示机器 正处在 “ 未达要求 ” 的状态

可利用率低于设定的报警极限值：

(1) 持续稳定

(2) 升高

(3) 下降

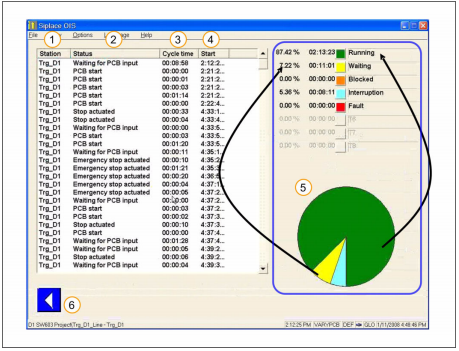

设备的可利用率菜单

(1) 监控的设备名

(2) 本次设备中断的原因

(3) 本次中断的持续时间

(4) 本次中断的开始时间

(5) 在饼形图中, 我们可以看到设备各状态所占比 例 : “ 运行 ” - 87.42% “ 等待 ” - 7.22 %

(6) 回主菜单

设备抛料率

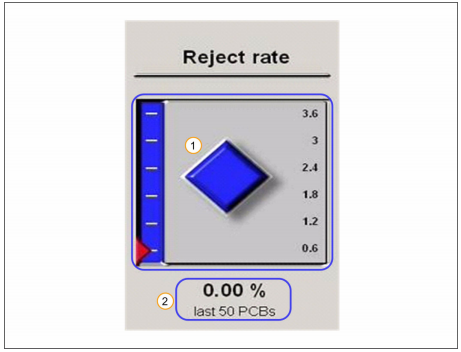

有两种方法显示设备的抛料率

(1) 设备抛料率 （图形模式）

(2) 设备抛料率 （百分比模式）

注 : 0 % = 好 ( 目标 ) 10 % = 差 ( 未达要求 )

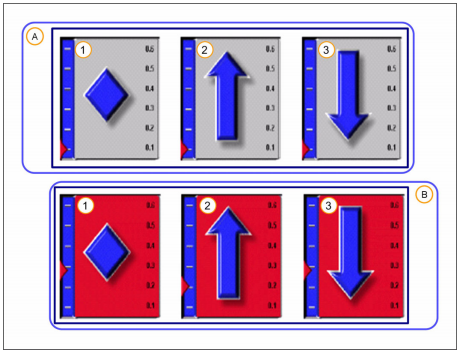

设备抛料率的两种状态 - 可接受 / 不可接受

(A) 界面的背景是灰色 － 表示抛料率未超过设定 报警值

(1) 持续稳定 － 既不升高也不降低

(2) 升高 － 正在变差

(3) 下降 － 正在变好 (b) 这里，我们可以看到红色背景，它表示机器 正处在 “ 不可接受 ” 的状态

抛料率超过设定的报警值

(1) 持续稳定

(2) 升高

(3) 下降

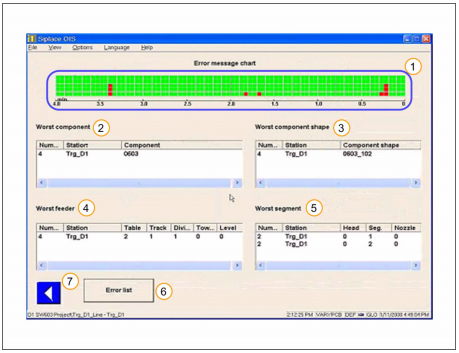

设备抛料率 （统计菜单）

(1) 最后 4 分钟内错误信息图表

(2) 最差的元件 － 列出了错误次数最多的元件

(3) 最差的元件外形 － 列出了错误次数最多的元件外形

(4) 最差的供料器 － 列出了错误次数最多的供料器

(5) 最差的段位器 － 列出了错误次数最多的段位器

(6) 错误清单

(7) 回主菜单

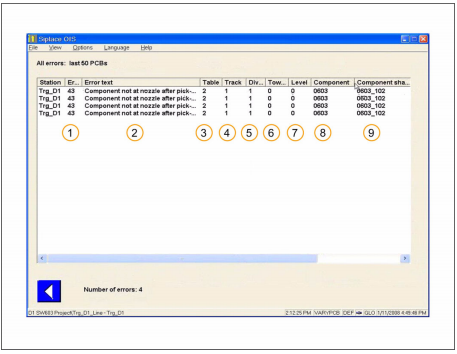

设备抛料率 （详细菜单）

抛料率菜单

(1) 错误次数

(2) 错误信息描述

(3) 取料区

(4) 料槽号码

(5) 单元

(6) 塔 （MTC）

(7) 层 （WPC/MTC)

(8) 元件

(9) 元件外形

(10)回主菜单按钮

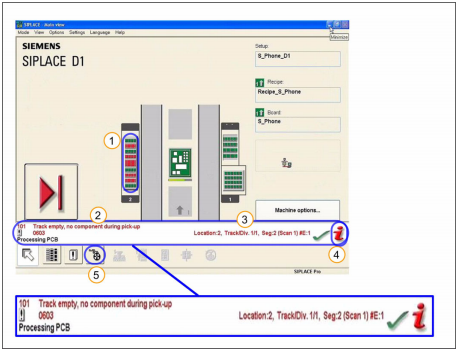

供料器加料

(1) 错误信息

(2) 料槽错误 － 2 区料槽空

(3) 发生错误的供料区和供料槽

(4) 错误信息按钮 － 点击可显示引起该错误的原 因和解决方法

(5) 供料器按钮 － 点击可进入供料器菜单

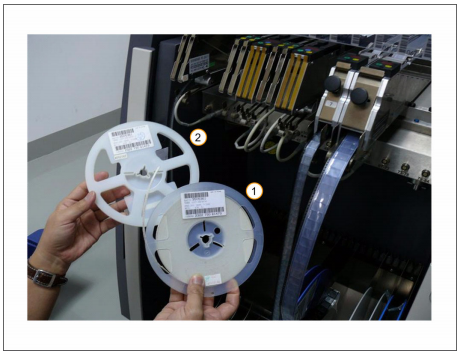

供料器加料

(1) 待更换的新料盘

(2) 已用完的旧料盘

重要 : 这两盘料必须是同一种元件有完全相同的物料号

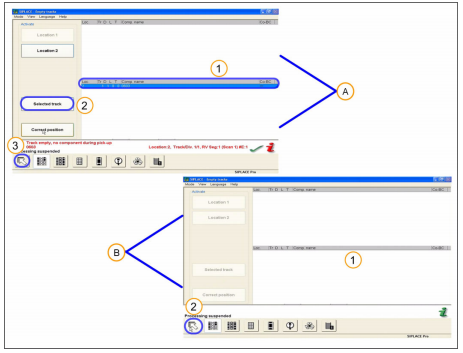

确认加料 / 加料完成

(A) 确认加料

(1) 所有空料槽信息列表

(2) 点击：图标 “Select track”

(3) 回主菜单

(B) 加料完成

(1) 列表里相应空料槽的信息将被自动删除 （请 参考前一页）

(2) 加料完成，反回主菜单

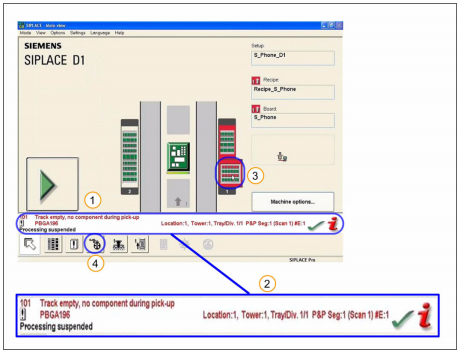

WPC 续料

(1) 错误信息

(2) 信息显示报错的是 WPC 的第 1 盘

(3) 第 1 区显示红色表示料槽空 （WPC)

(4) 供料器按钮 － 点击可进入供料器菜单

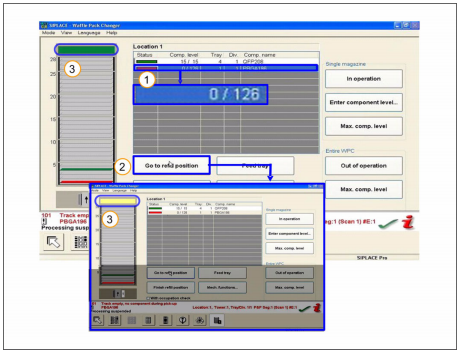

WPC 续料 （WPC 菜单）

(1) 红色状态条 － TRAY 盘中的料已用完需要补充

(2) 点击图标“Go to refill position”使WPC停在续料位置

(3) 黄色状态条 － 表示 WPC 已停在续料位

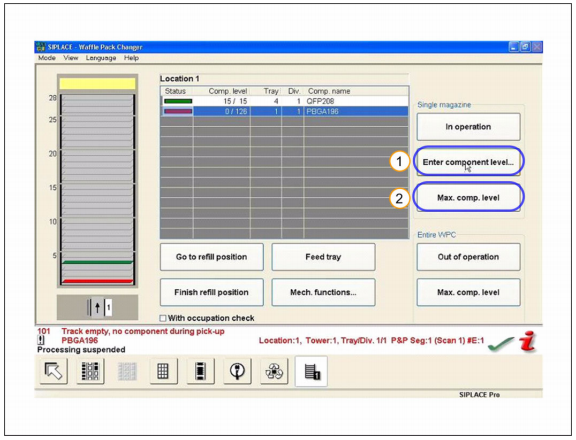

WPC 续料 （WPC 菜单）

(1) 若没有将 TRAY 盘加满点击 “Enter Component level”

(2) 将 TRAY 盘完全加满点击 “Max. Component  Level”

WPC 续料 （输入元件数目）

点击按钮 “Enter Component level” 后会有一个新菜单弹出

(1) 输入 TRAY 盘中元件数量

(2) 点击 OK 完成续料

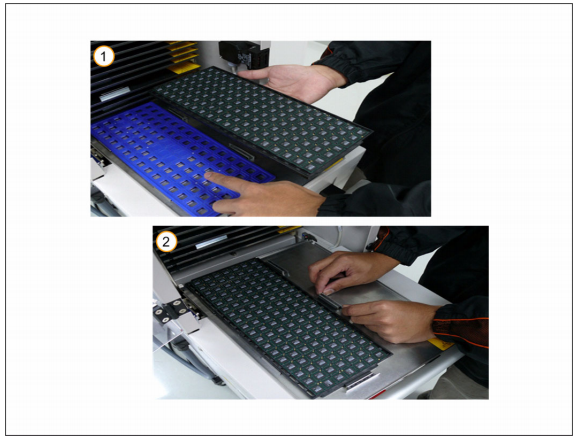

WPC 续料

(1) 移除用完的空 TRAY 盘 （蓝色）

(2) 安好装满元件的新 TRAY 盘

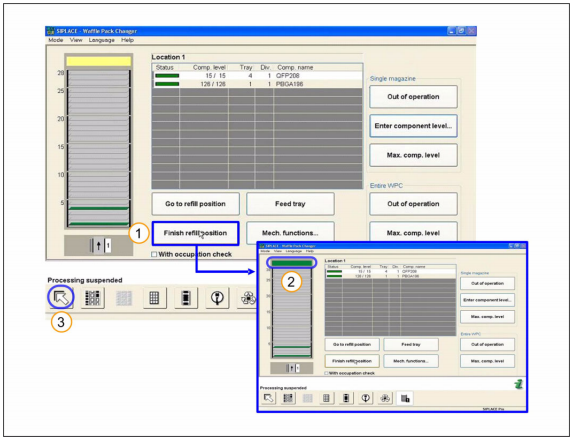

WPC 续料完成

(1) 结束后，点击按钮 – “Finish Refilling Position”

注 :WPC 中的塔会向上移动退出续料位

(2) 状态条会变成绿色表明这一盘已续料完成可继续生产

(3) 返回主菜单

以上就是关于Siemens西门子贴片机SIPLACE操作员培训（二）的内容，若要进一步了解更多的培训内容请关注芯灵实业！
