你对CP20P V2贴片头元件传感器这个配件了解多少?

来源:芯灵实业发布时间:2022-10-07喜欢:188

西门子贴片机有比较老的X2,X3,X4,X4I,也有比较新款的TX系列,XS系列,SX系列,其配置的贴片头也是多种多样,涵盖CP20A, CP20P,CP20 V2, CPP等,元件传感器根据贴片头的类型不一样,其形状也有很大的差异。

CP20P V2 head是高速旋转的贴装头,是世界上最快速的贴装头,理论速度达到了超越极限的50000CPH,CP20P V2高速贴装头可以处理公制的0201元器件,丝毫不会降低速度,所以一旦贴片头发生安全事故,速度如此快,真的是非常危险的,虽然这种机率非常低,但我们也要确保万分之一的机率不会发生。

贴片机在吸取和贴装的全程监控技术中,会确保每一个元器件的精确吸取和贴装,贴片机运行要维持如此高的速度,一旦涉及到安全操作时,它跟每一个配件的功能都是息息相关的。

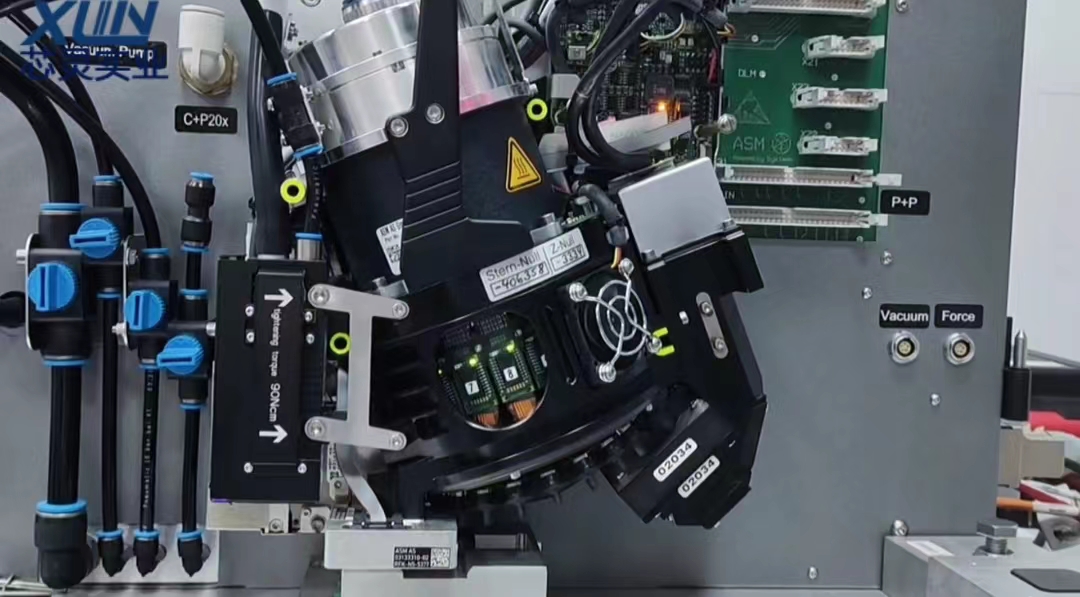

西门子 CP20P V2贴片头

 CP20P V2贴片头


我今天要重点介绍一款配件,它就是CP20P V2贴片头上的元件传感器,料号是03133310,此感应器坏了,贴片头除了不会工作外,严重时候还会撞头造成机器严重安全事故,那么今天就要重点介绍下这款配件有什么作用?什么原因会导致损坏?如何判断元件传感器损坏?是否有办法修复? 元件传感器的镜片若是碎了,是否有材料更换?


元件传感器有什么作用

CP20P V2元件传感器,料号是:03133310,主要功能有:检查元件是否存在,测量元件厚度;测量吸嘴高度。

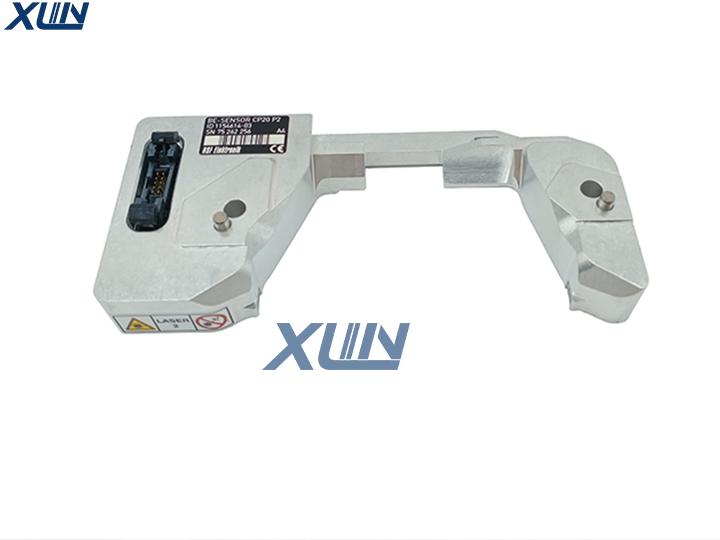

 CP20P V2元件传感器 03133310

asm贴片机配件CP20P V2元件传感器 03133310


最容易导致元件传感器损坏的原因

车间的电压不稳定,无尘车间指标达不到,贴片机异常关机,空压机进水,进油,空调时开时停,温湿度不达标,环境潮湿引起传感器玻璃进水,元件传感器玻璃镜片有碎裂等都会导致元件传感器坏掉。



如何判断元件传感器损坏

一般会报电压偏低,元件感应器被遮盖,吸嘴报高度异常,元件感应器过早触发等。



如何降低元件传感器损坏后出现的安全事故

ASM贴片机的所有配件在正常生产时候都会有预警机制,也就是会提前告诉你,这个配件的某项指标有问题,需要拆下来仔细检查并处理OK后再使用,元件传感器若是因电压偏低,不排除在正常运行的时候突然停下来而造成撞头等安全事故的发生,所以要特别留意此配件的报错信息,毕竟安全操作才是重中之重。



元件传感器坏了可以维修吗?

可以的,维修元件传感器需要专业的技术,另外维修好后需要贴片机和HCS仪器来测试其电压和其它功能 。元件传感器的镜片是非标配件,市场上根本购买不到

此感应器的玻璃镜片一旦损坏,市场上根本购买不到,没有材料可以换,它是非标配件,需要找专业的厂家去定做,由于镜片的形状是多边形,开模也需要花费很多精力,而且最终在切割的时候很多都会碎掉,原因是玻璃的薄度已经达到工业的极限,所以成本会很高。


芯灵实业历经种种困难,研发出比ASM原厂使用寿命和质量稳定性更加的镜片,已在多家上市公司长期使用,电压值高达3.3-3.4左右,可以媲美原厂全新的ASM元件传感器出厂标准,并可以出具质量测试报告。


以上就是今天关于CP20P V2贴片头元件传感器的介绍,很多工厂都有坏的元件传感器,芯灵实业致力于帮助广大的SMT工厂降低成本,增加利润,有需求的工厂欢迎致电洽谈
