ASM TX系列贴片 CP20P2盾形板03134908的故障问题及解决方法

您目前所在位置:首页>新闻资讯 > 行业动态 >

行业动态

ASM TX系列贴片 CP20P2盾形板03134908的故障问题及解决方法

  • 作者:芯灵实业
  • 发布时间:2022-09-01
  • 点击:351

ASM推出最新一代高速,高精度的贴片头CP20P2(03126608),其高效的贴装性能深受客户青睐,CP20P2主要用在TX/SX/XS 机器上,V2贴片头(03126608)作为CP20P贴片头的升级版,其中改动较大的有以下几个部件:

ASM贴片机CP20PV2贴片头03126608

ASM贴片机CP20P V2贴片头03126608

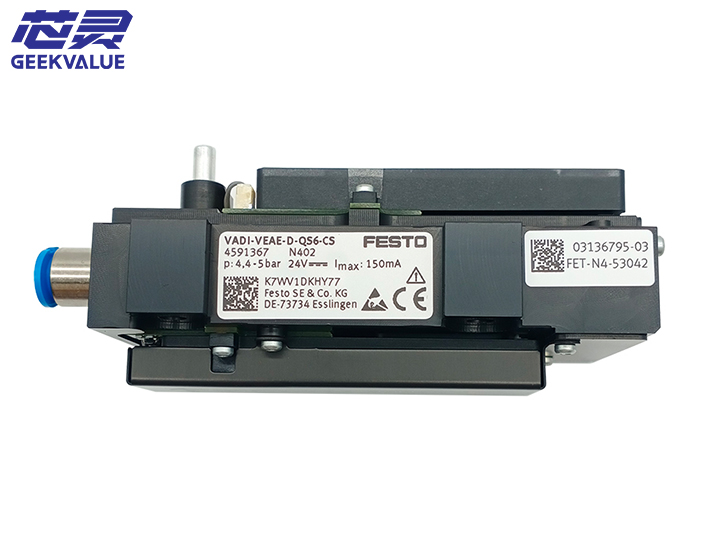

1) 真空发生器20P2(03136795)-20P(03106620)

2) Star马达20P2(03131704)-20P(03106227)

3) Z-axis 20P2(03122923)-20P(03091161)

4) Head interface board(03134908)-20P(03110751)

CP20P2的盾形板(03134908),一改前几款盾形板的控制模式,严格意义上来讲之前的20A/20P都是头板转接板,而CP20P2贴片头的盾形板则一改常态,是积转接、控制、电源转换与一身的多功能控制板。所以,今天给大家分享一个CP20P2盾形板的实际维修案例。



故障现象:z轴马达回参考时报错‘马达换向回参考点时精度不够’。

故障说明:盾板供电通讯都是正常的。



故障刨析:根据贴片头正常回参考点的逻辑顺序是:Z轴回参考- Star轴回参考- Z轴回参考-保护气缸打下-DP回参考。我们上机测试时看到的现象是Star轴回完参考点以后-Z轴轻微上下动了一下-随后便报错‘马达换向回参考点时精度不够’。看到这里大家一定会和我一样,判断为气缸电源供给端口没有24V输出-导致报错。

盾形板接入端口定义如下:



首先我们先简单对盾形板的端口定义进行说明:

1)通过上面的端口我们不难看出,X2的pin42-47标注是错误的,正确的应该是S_U/V/W.

2)通过上图我们不难看出Star轴/Z轴的马达供电及编码器的的接口端是直接从X1/X2引出的。

X1pin2-7为Z马达接线,X1pin32/35/38为Star轴编码器的三个方波输出

X2pin42-47为star马达接线,X2pin72/75/78为Star轴编码器的三个方波输出。

X1的pin11-Z-rueck为保护气缸打下来的触发信号,是由MHCU发出来的。前提是Z马达正常回完参考以后,盾板的CPU会输出一个Z轴OK的信号给MHCU。

维修思路:首先供电通讯都正常的情况下,我们是很难直观的通过上电的方式去量测各个IC的供电电压是否正常,因为去量到的结果也是正常的。这个时候我们就最好通过静态测量比对法去比对各个IC的管脚静态阻抗值的大小来判定是否存在故障。我们通过量测发现LCX138这颗IC的几个管脚的阻值与正常板的阻值相较而言的话有点偏低。因此我们把IC拆掉再次量测仍然偏低,通过不懈的查找最终确定为主控制CPU的故障。这个故障点就解决了。


ASM贴片机CP20P2 盾形板03134908

 以上所有故障点检测完毕并维修OK后,就是上机器测试了,这就是芯灵技术团队对于TX系列ASM贴片机CP20P2盾形板03134908的维修思路, 欢迎所有的技术迷一起来探讨交流, 芯灵实业技术团队开创了SMT贸易公司白夜班运作的全球首例,一批痴迷技术的工程师聚到一起,以解决SMT工厂的痛点和难点为方向,以帮助客户降低成本,增创利润为宗旨,急客户之所急,全方位为客户提供更快捷的维修速度和发货速度,上下一心,兢兢业业,我们服务团队的愿景是让每个客户都不会因为缺配件,坏配件而停机。
