ASM贴片机维修实录：当“幽灵故障”遇上专业排查

在SMT贴片加工行业，设备的稳定性直接关系到产线的效率，但偶尔我们也会遇到一些让人头疼的“疑难杂症”。最近，我们就接到了一台ASM E-by siplace贴片机的维修任务，故障现象非常典型却又极具迷惑性：贴片头无法整机回参考。这听起来似乎只是一个简单的复位问题，但背后的原因却像一团乱麻，牵扯出了设备通讯、硬件老化以及隐蔽的电路故障。今天，我们就把这个真实的维修案例整理出来，和大家聊聊在面对这种“幽灵故障”时，如何通过逻辑推理和专业技能抽丝剥茧，找到问题的真相。

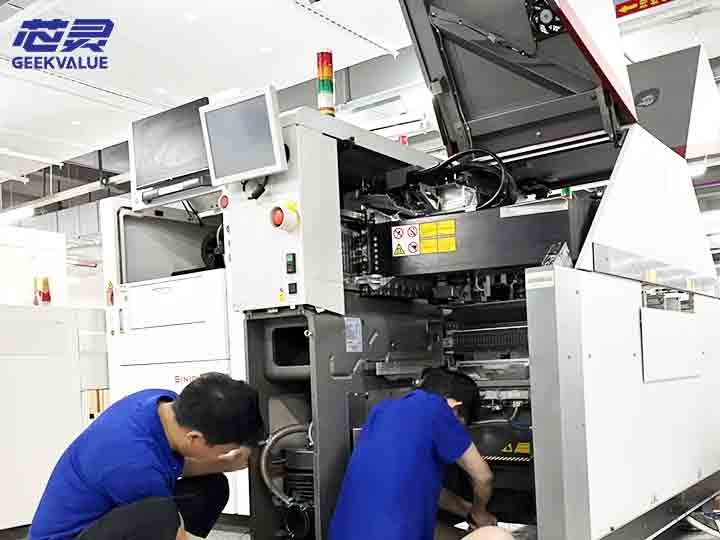

当我们到达现场时，面临的第一个挑战就是环境的限制。客户工厂里只有这一台同类型的机器，这意味着我们无法通过“拆东墙补西墙”的方式，拿好的配件来交叉验证故障点。客户描述故障时说，机器偶尔能正常回参考点，但更多时候，吸嘴在回参考的过程中会突然卡住不动，紧接着系统就会报出DP轴、Star轴或Z轴子系统未响应的故障代码，也就是我们常说的CAN总线通讯错误。这种时好时坏的现象最是折磨人，因为它会给人一种错觉，仿佛机器只是“累了”或者接触不良，但实际上，这往往是更深层硬件故障的前兆。

面对这种情况，盲目的尝试是浪费时间，充足的准备才是关键。既然现场没有备用件，我们出发前就做好了最坏的打算，带上了CP12头板、RV头HCU、底部传感器、盾板、MHCU以及X/Y轴排线等全套可能涉及的备件。这种“把仓库搬到现场”的做法，虽然增加了出行的负担，但却能最大程度地缩短停机时间。维修一开始，我们首先怀疑的是机械部件，毕竟吸嘴卡顿很容易让人联想到传感器故障。于是，我们更换了RV头的Z轴底部传感器，并重新调整了Z马达皮带的张力，试图通过机械校准来解决问题，但遗憾的是，机器依然我行我素，故障依旧。

既然机械部分没问题，那我们就转向板卡。我们更换了CP12大头板，机器竟然神奇地正常回参考了一次，这让我们以为找到了病灶。然而，好景不长，重启后机器再次罢工，甚至比之前更严重，彻底无法回参考。随后，我们又陆续更换了RV头的单层HCU、真空测试板，甚至尝试了软件层面的重装和版本升级，但所有的努力都像是在石沉大海，没有任何回音。这时候，现场的空气仿佛都凝固了，常规的排查思路似乎都走进了死胡同。

在绝望中，我们决定回归基础，重新审视通讯链路。在检查X轴和Y轴的排线时，细心的工程师发现换下来的旧排线竟然有破损露铜的地方。这处破损极有可能导致了信号传输的不稳定，进而引发CAN总线报错。虽然更换新排线后故障依然存在，但这给了我们一个重要的提示：通讯干扰确实存在。为了彻底查清真相，我们做出了一个大胆的决定——“移花接木”。我们将这个疑似故障的贴片头拆下来，搬运到隔壁友厂的同类机器上进行验证。

这一招果然奏效。当贴片头一上电，友厂的机器立刻报出了30号相机的CAN总线故障。真相终于大白！原来，真正的罪魁祸首是贴片头上的30号相机内部发生了短路，导致整个CAN网络瘫痪。之前的“偶尔正常”完全是假象，是因为短路尚未完全形成或者处于临界状态。找到病灶后，我们迅速更换了自带的30号G口相机，机器瞬间恢复正常。

本以为战斗已经结束，但专业的维修往往在“修好”之后才刚刚开始。为了验证稳定性，我们协助客户进行了试产。就在生产了30片板子后，意外再次发生——CP12头板突然掉电，无法识别。这正是我们担心的“连环雷”：之前的排线破损和相机短路，产生的电流冲击已经波及到了头板，使其处于损坏的边缘。我们当机立断，换上自带的备用CP12头板，至此，机器终于彻底恢复了平稳运行，连续跟踪生产再无任何异常。

复盘这次维修，虽然过程曲折，但也给我们上了生动的一课。在缺乏交叉验证条件的情况下，故障的表象往往会欺骗我们。那个破损的排线、短路的相机以及受损的头板，构成了一个复杂的故障链。如果我们只是简单地更换了相机就草草收场，那么受损的头板迟早会在未来的生产中再次导致停机，给客户造成更大的损失。

这次经历也提醒我们，对于精密设备而言，任何一个微小的硬件损伤都可能引发连锁反应。作为维修技术人员，不仅要有精湛的操作技能，更要有全局的系统观。我们提供的不仅仅是更换配件的服务，更是通过深度的诊断，帮助客户排除那些隐藏在暗处的隐患。在工业制造的道路上，唯有严谨的逻辑和负责任的态度，才能让设备运行得更长久、更稳定。
