ASM贴片机马达维修关键技术与操作规范

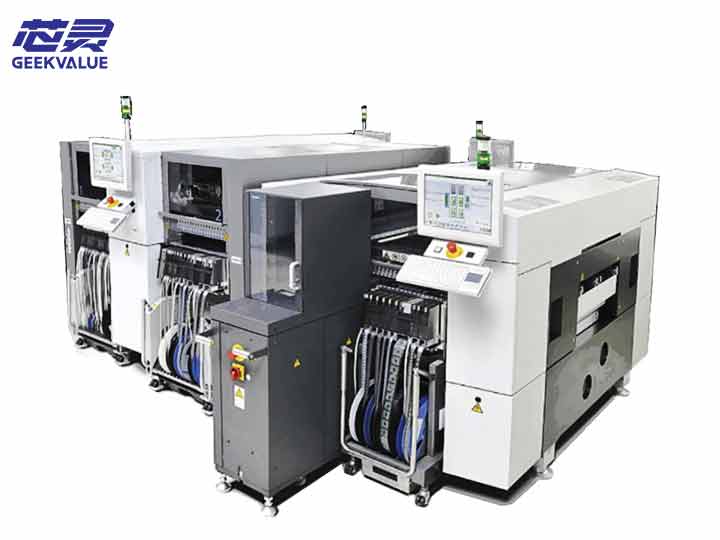

ASM贴片机作为电子制造领域的重要生产设备，其运行稳定性直接影响生产线产能与产品良率。马达作为贴片机的核心动力部件，承担着贴片头移动、轨道传送、吸嘴升降等关键动作的驱动任务，长期高负荷运行下易出现各类故障，掌握标准化的维修技术对保障设备可靠运行具有重要意义。

一、故障诊断的核心方法

马达故障诊断需遵循从外到内、从易到难的排查原则，首先开展外观与运行状态检查：观察马达外壳是否存在磕碰、变形，接线端子是否松动氧化，运行过程中是否存在异常异响、异常温升、转速波动等现象。其次进行电气参数检测，使用万用表测量马达三相绕组的电阻值，正常情况下三相电阻差值应不超过2%，若出现某相电阻显著偏低或偏高，可判断为绕组短路或断路故障；使用兆欧表检测绕组与外壳之间的绝缘电阻，常温下绝缘电阻应不低于0.5MΩ，低于该数值表明绕组绝缘层存在老化或受潮问题。针对带编码器的伺服马达，还需通过设备控制系统读取编码器反馈数据，对比指令转速与实际转速的差值，判断编码器是否存在信号丢失或计数偏差故障。

二、常见故障的维修方案

绕组故障是马达最常见的故障类型，若检测发现绕组存在局部短路，且绝缘层未发生大面积碳化，可先对绕组进行清洁干燥处理，使用绝缘漆对受损部位进行浸渍修复，修复后再次检测绝缘电阻与三相电阻，参数恢复正常后方可投入使用。若绕组出现大面积断路或严重烧毁，需对绕组进行整体更换，更换时需严格匹配原绕组的线径、匝数与绕制方向，绕制完成后进行浸漆、烘干处理，确保电气参数与原马达一致。

轴承故障的维修需根据磨损程度采取对应措施，若轴承仅存在轻微异响，未出现明显卡滞现象，可先对轴承进行彻底清洁，去除内部残留的旧润滑脂与杂质，注入对应型号的新润滑脂，加注量控制在轴承内部空间的1/3至1/2之间，避免加注过多导致运行时温度升高。若轴承已经出现明显磨损、间隙过大或卡滞问题，需直接更换同型号的新轴承，更换时需使用专用工具进行压装，避免直接敲击轴承内圈或外圈，防止轴承内部结构受损。

编码器故障多为内部光学元件污染或连接线松动导致，首先检查编码器连接线的插头是否紧固，接线端子是否存在虚焊问题，若连接无异常，可拆开编码器外壳，使用无水乙醇清洁内部的码盘与光学传感器，清洁过程中避免触碰码盘表面的光栅区域，防止造成刮损。清洁后重新组装测试，若故障仍未消除，表明编码器内部元件已损坏，需更换同型号的编码器，更换后需在设备控制系统中重新完成原点校准与参数匹配。

三、维修后的测试与验证

马达维修完成后需先进行空载测试，连接额定电压的电源，让马达连续运行30分钟以上，检测运行过程中的温升、振动与转速稳定性，正常情况下马达外壳温升应不超过40K，振动幅值符合设备技术手册要求。空载测试合格后进行带载测试，将马达安装回贴片机对应位置，运行设备的自动测试程序，验证马达在不同转速、不同负载下的运行精度，确保贴片精度、移动速度等参数满足生产工艺要求。

ASM贴片机马达维修需严格遵循技术规范，维修过程中做好每一步操作的记录，定期对维修后的马达进行跟踪检测，及时总结不同故障的维修经验，能够有效提升维修效率，降低设备停机时间，为生产线的稳定运行提供可靠保障。
