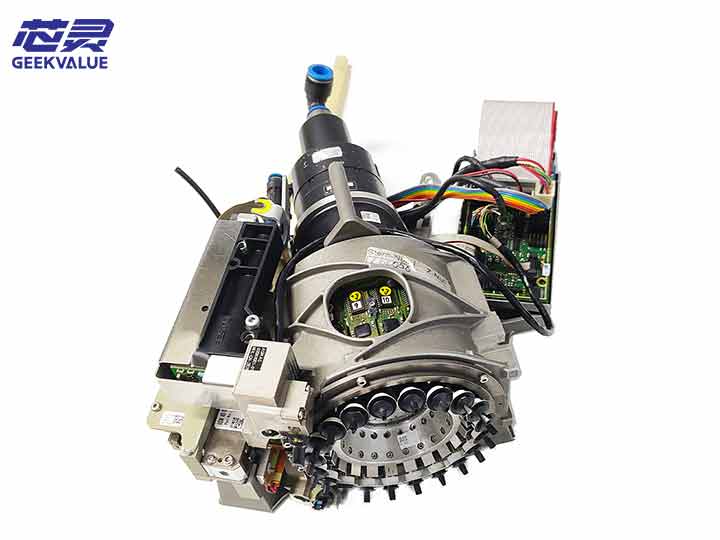

在现代电子制造领域，贴片机作为实现表面贴装技术的核心设备，其性能直接决定了电子产品的生产效率与质量。而在贴片机的众多组件中，工作头（也称贴装头）无疑是其关键的部件之一。它如同机器的“手”与“眼”，负责精确地拾取、识别并贴放电子元器件。

一、工作头的作用

ASM贴片机工作头的主要作用是执行一系列高精度的操作。它首先在供料器位置通过吸嘴将电子元器件从包装中拾取。随后，在移动过程中，通过内置的光学识别系统对元器件的位置、角度及型号进行快速识别与校正。最后，它将元器件精确地放置到PCB板的指定焊盘上。这一系列动作需要在极短的时间内完成，并保证极高的重复定位精度，是贴片机实现高速、高精度贴装的核心执行机构。

二、主要配件

一个完整的ASM贴片机工作头通常由以下几个关键部件组成：

1.吸嘴：这是直接与元器件接触的部件，通常由耐磨材料制成。吸嘴通过真空负压吸取元器件，并在贴装时通过吹气将其放下。根据元器件的尺寸和形状，有多种不同口径和类型的吸嘴可供更换。

2.驱动与旋转机构：该机构负责驱动吸嘴进行上下运动（Z轴）以及旋转（Θ轴）。它通常由精密的伺服电机、齿轮和轴杆组成，确保吸嘴能够准确到达拾取和贴装的高度，并能将元器件旋转至正确的贴装角度。

3.光学识别系统（视觉系统）：这是工作头的“眼睛”。它通常包含一个或多个高分辨率的CCD摄像头和照明光源。在吸取元器件后，摄像头会对元器件进行成像，通过图像处理算法计算出元器件的实际中心位置与理想位置的偏差，并将数据反馈给控制系统进行实时修正。

4.真空与吹气系统：由真空发生器、电磁阀和气路管道组成。它负责在拾取时产生稳定的负压，在贴装时提供精确的吹气动作，确保元器件能够被可靠地吸附和释放。

5.传感器：工作头上集成了多种传感器，如位置传感器、负压传感器等。它们实时监测吸嘴的位置、真空度等状态，确保整个贴装过程的稳定性和可靠性。

三、工作原理

ASM贴片机工作头的工作流程是一个高度协同的过程。首先，工作头在X、Y定位系统的驱动下移动到指定的供料器上方，吸嘴下降，通过真空吸附拾取元器件。在拾取的同时或之后，光学识别系统会立即对元器件进行拍照分析，检测其偏移量（X、Y方向的位移及Θ角度的旋转）。控制系统根据检测到的偏差数据，指令驱动机构在移动过程中对工作头的位置和角度进行微调。当工作头到达PCB板上方的预定坐标时，它已经完成了所有校正。最后，吸嘴下降，真空关闭并执行吹气动作，将元器件精确地放置在焊盘上，完成一个贴装周期。

四、注意事项

为了保证ASM贴片机工作头的长期稳定运行和贴装精度，日常使用与维护中需注意以下几点：

1.定期清洁：工作头在运行中会积累灰尘和锡膏残留物，特别是吸嘴、相机镜头和光源部分。应定期使用无尘布和专用清洁剂进行清理，避免污垢影响识别精度或堵塞气路。

2.检查气路系统：气压的稳定性至关重要。需定期检查真空和吹气的压力是否在设备要求的范围内，检查气管和接头是否有漏气或老化现象，确保气路通畅。

3.润滑维护：对工作头的驱动轴、导轨等运动部件进行定期润滑，可以减少磨损，保证运动的平顺性。但需注意使用指定的润滑剂，并避免油脂污染到吸嘴或光学部件。

4.吸嘴管理：吸嘴是易损件，需定期检查其磨损情况和堵塞情况。磨损严重或堵塞的吸嘴应及时更换，以免造成吸料不良或损坏元器件。

5.精度校准：应按照设备维护手册的要求，定期对工作头进行精度校准，包括吸嘴中心校准、相机光学中心校准等，确保设备始终处于最佳工作状态。

通过对ASM贴片机工作头的深入了解和精心维护，可以有效提升贴片机的生产效率和产品良率，为电子制造企业创造更大的价值。
