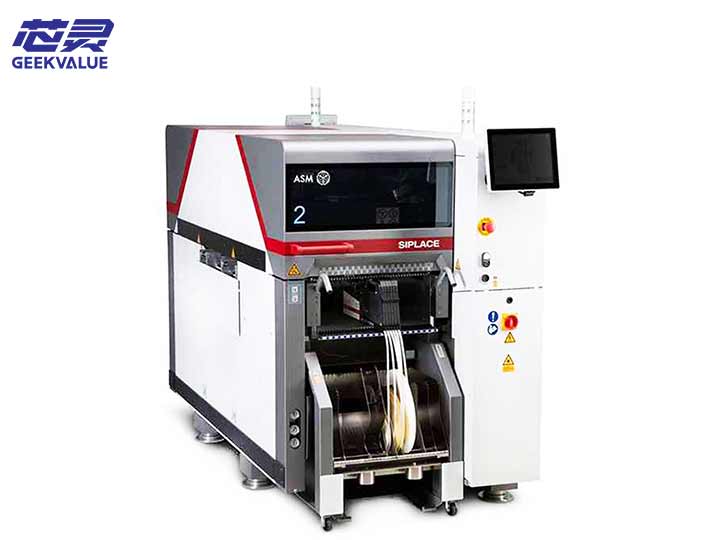

ASM贴片机 SIPLACE TX系列机器的贴装速度有多快？

​在电子制造领域，表面贴装技术的效率直接决定了生产线的整体产出能力。作为SMT产线中的核心设备，贴片机的速度一直是工程师们关注的焦点。ASM的SIPLACE TX系列凭借其独特的架构设计，在行业内建立了显著的速度优势。那么，这台设备的实际运行速度究竟处于什么水平？

一、速度数据的深度解析

要准确评估TX系列的速度，我们需要区分“理论峰值”与“实际产出”。根据设备配置的不同，TX系列主要分为TX1、TX2和TX2i三个型号，它们的速度表现各有侧重。

从理论数据来看，双悬臂机型的表现尤为突出。SIPLACE TX2i的理论贴装速度可达每小时103,800个元件（cph），而TX2的理论速度也在每小时100,500 cph左右。这一数据是在理想工况下，设备机械结构所能达到的物理极限。

然而，在实际生产环境中，我们更应参考“基准评测速度”或“IPC速度”，这更能反映设备在稳定运行状态下的真实能力。根据资料显示，TX2i的基准评测速度约为每小时78,000 cph，IPC标准速度为67,000 cph；TX2的基准速度约为75,500 cph；而单悬臂的TX1，其基准速度约为37,500 cph。

这些数据表明，TX系列的双悬臂机型在单位时间内的产出能力是单悬臂机型的两倍以上，非常适合对产能有较高要求的产线。

二、速度与精度的协同

在SMT行业，单纯追求高速度而忽视精度是没有意义的。TX系列的一个显著特点，是在保持高速运转的同时，依然能够维持较高的贴装精度。

资料显示，TX系列在高速贴装过程中，能够保持±25µm @ 3σ的贴装精度。这意味着，即使机器以每小时近8万次的频率进行作业，它依然能精准地将元件放置在焊盘上。这种能力对于处理0201公制（0.2mm x 0.1mm）甚至更小的微型元件至关重要。

实现这一平衡的关键在于其核心组件——SIPLACE SpeedStar贴装头。这种贴装头采用了优化的驱动结构，减少了运动过程中的惯性，使得吸嘴在高速移动后能迅速稳定并精准落位。此外，TX系列配备的高分辨率成像系统，能够对元件进行实时校正，确保在高速飞行中也能捕捉到准确的图像数据，从而修正贴装偏差。

三、系统级的效率优化

除了贴装头本身的动作速度，TX系列的高效率还得益于其系统级的协同设计。

首先是双轨传输系统。TX系列支持同步或异步的双轨模式，这意味着机器内部可以同时处理两块PCB板。当一块板在进行贴装作业时，另一块板可以同时进行传输或定位，这种并行处理机制极大地减少了板卡进出的等待时间，提升了整体节拍。

其次是供料系统的响应速度。TX系列通常配备多达80个8毫米供料器位，且支持智能供料器。这种高密度的供料能力减少了换料频率，配合其快速的飞达响应机制，确保了贴装头在高速运转时能持续获得物料供给，避免因缺料造成的停顿。

最后是空间利用率的优化。在仅1米×2.3米（部分型号为2.2米）的占地面积内，TX系列实现了如此高的产出，这意味着它的“单位面积产出率”处于行业较高水平。对于空间有限的电子制造车间来说，这种紧凑的设计本身就是一种效率的体现。

总结

综上所述，ASM SIPLACE TX系列贴片机的速度表现十分出色。如果你选择双悬臂的TX2i或TX2，你将获得每小时7.8万次左右的实际基准贴装能力，理论峰值甚至能突破10万次。这种速度配合±25µm的精度，使其成为应对智能手机、汽车电子等大批量、高密度生产任务的有力工具。它不仅展现了机械结构的运动性能，更体现了软件算法与系统集成的综合效率。
